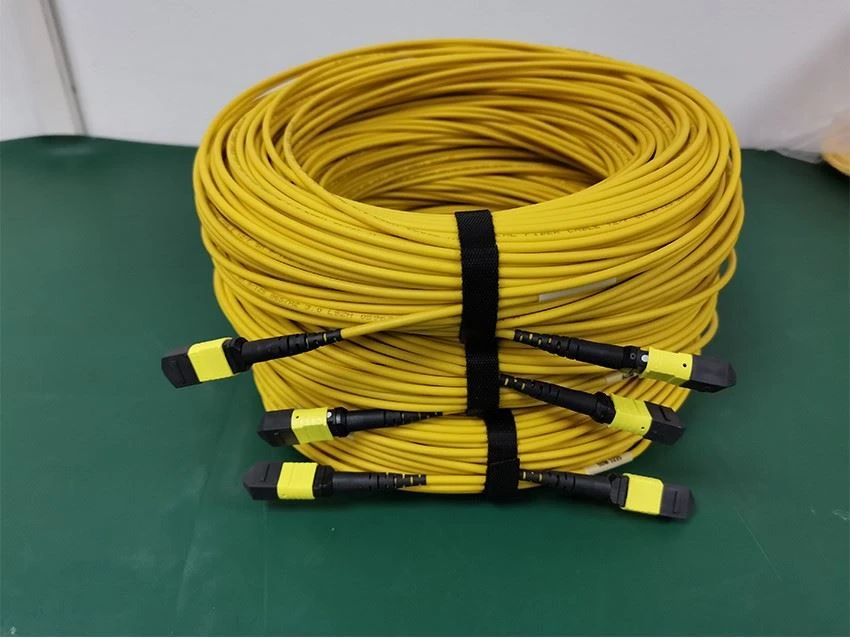

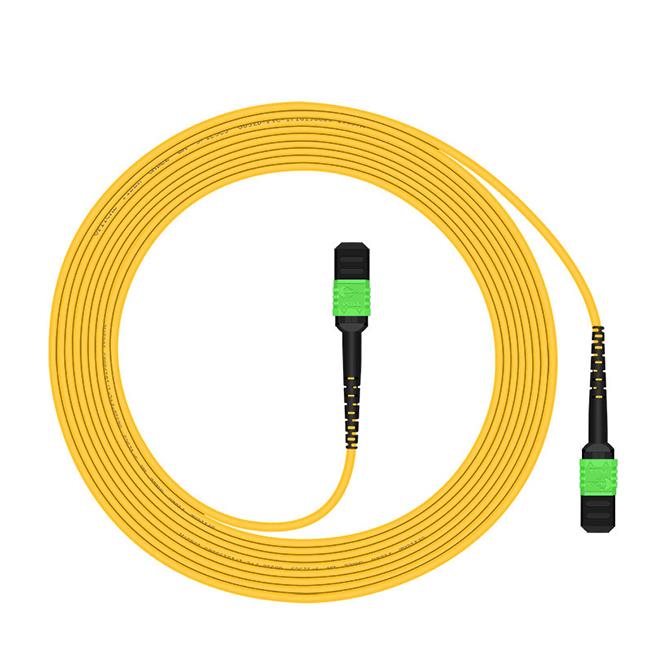

1m (3ft) MPO الإناث ل MPO الإناث 12 الألياف OS2 9/125 وضع واحد كابل الجذع، نوع B، النخبة، LSZH، الأصفر
يعتمد كابل بصري مركز البيانات الجديد الهيكل الخاص من القطر الخارجي الدائري وصغير، وتحقيق دائرة نصف قطرها أصغر الانحناء من كابل الجذع البصرية، مما يجعل التخزين ووضع مريحة وسريعة.
تم تصميم كابل MPO الجذع، وهو بديل فعال من حيث التكلفة لإنهاء الحقل الذي يستغرق وقتا طويلا، لترقيع الألياف عالية الكثافة في مراكز البيانات التي تحتاج إلى توفير المساحة وتقليل متاعب إدارة الكابلات
0.35dB IL; MPO أنثى إلى MPO موصل الإناث؛ 3.0mm LSZH باقة كابل مصممة ل40G LR4 PSM، 40G QSFP + PLR4 اتصال مباشر البصريات ومركز البيانات عالية الكثافة.
تم تصميم كابل 12F MPO-MPO Patch/trunk للكابل لـ 40G QSFP+ SR4 و40G QSFP+ CSR4 و 100G QSFP28 SR4 البصريات المباشرة ومركز البيانات عالية الكثافة.
تم تصميم كابل 24F MPO-MPO التصحيح / الجذع كابل ل100GBASE - SR10 CXP / CFP حل Interconnect ، 100GBASE - LR4 ومركز بيانات عالية الكثافة.
ميزات
● الولايات المتحدة CONEC MTP® موصل، Senko MPO زائد موصل قسط
● OS2، OM3، OM4 الألياف الدرجات (OM1 و OM2 متاح)
● 0.35dB النخبة خسارة منخفضة MTP / MPO موصل وكذلك الإصدارات القياسية من 0.6/0.75dB
● المصنع إنهاء واختبار
● السماح بالهجرة السهلة من 10 جيجابت إلى 40 جيجابت أو 100 جيجابت
● يتم توفير سحب العينين كخيار لحماية نهايات الألياف أثناء التثبيت
● انخفاض خسارة الإدراج، وارتفاع خسارة العائد
● MT القائمة على موصل متعدد الألياف، 4,8,12 و 24 الألياف موصل إنهاء والجمعيات
● حل اقتصادي لإنهاء الشامل من الألياف
● مصممة لانخفاض الخسارة وخسارة القياسية SM والتطبيقات MM
● الكابل الدائري الوعر والكابلات البيضاوية وخيارات الشريط العارية المتاحة
● المأوى المرمز اللون المتاحة للتمييز نوع الألياف، نوع البولندية و / أو الصف موصل
● جيدة في التكرار والتبادل
متوفر في ثلاثة أنواع قطبية:
نوع-A (مباشرة من خلال)
نوع-B (الصليب، معكوس)
نوع-C (زوج متقاطع، التمديد)
المواصفات
معلمات | وحده | القيم |
وضع الألياف البصرية | - | OS2 9/125μm SM |
نوع البولندية | - | APC إلى APC |
فقدان Inserstion | Db | 0.35dB ماكس (0.15dB Typ.) |
التوهين في 1310nm | dB/كم | ≤0.32 |
سترة OD | مم | 3.0 |
تحميل الشد التثبيت | ن | 100 |
درجة حرارة التشغيل | °مئويه | -10 ~ +70 |
الطول الموجي | نانومتر | 1310/1550 |
الحد الأدنى نصف قطرها من الانحناء | مم | 10 |
خسارة العودة | Db | ≥60 |
التوهين في 1550nm | dB/كم | ≤0.18 |
كابل سترة | - | LSZH |
حمل الشد طويل الأجل | ن | 50 |
درجة حرارة التخزين | °مئويه | -40 ~ +85 |
مواد حماية بيئية عالية الجودة
باستخدام أعلى كابل واقية من النار، وارتفاع درجة الحرارة المقاومة، وانخفاض الدخان أثناء الاحتراق له دور حماية البيئة للغاية.
عدد الألياف | شقة 24 | 36 & 48 &72 | 72 | 96 | 144 |
قطر الوحدات الفرعية (مم) | 2-9±0.1 | 2-9±0.1 | 2-9±0.1 | 2-9±0.1 | 2-9±0.1 |
قطر الكابل (مم) | (4-2±0.3)x(7.6±0.4) | 9.0±0.3 | 11-2±0-3 | 13-5±0-3 | 17-5±0-3 |
كابل الوزن (كجم / كم) | (LSZH 52)/ (PVC 44) | (LSZH 93) / (PVC 86) | (LSZH106)/ (PVC 96) | (LSZH146)/ (PVC 135) | (LSZH260)/ (PVC 224) |
Max.loading (IEC794-1) التثبيت / التشغيل | 200/80 | 1000N/300N | |||
درجة الحرارة تصنيف العملية والتخزين | -20 درجة مئوية ~ 70 درجة مئوية | ||||

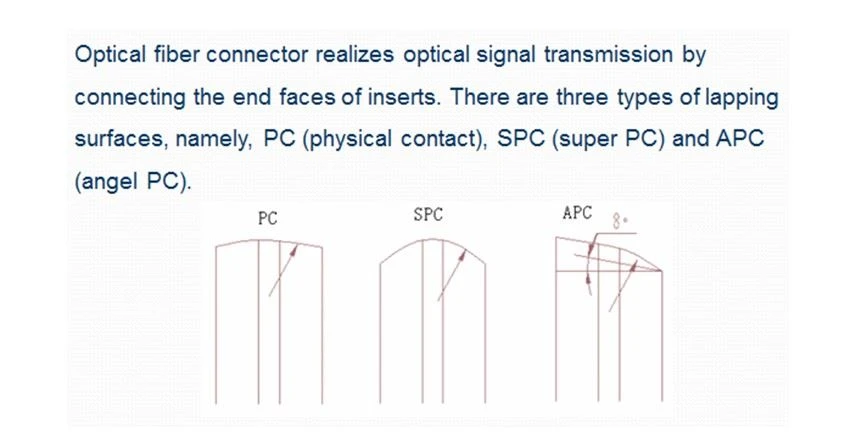

طريقة الطحن

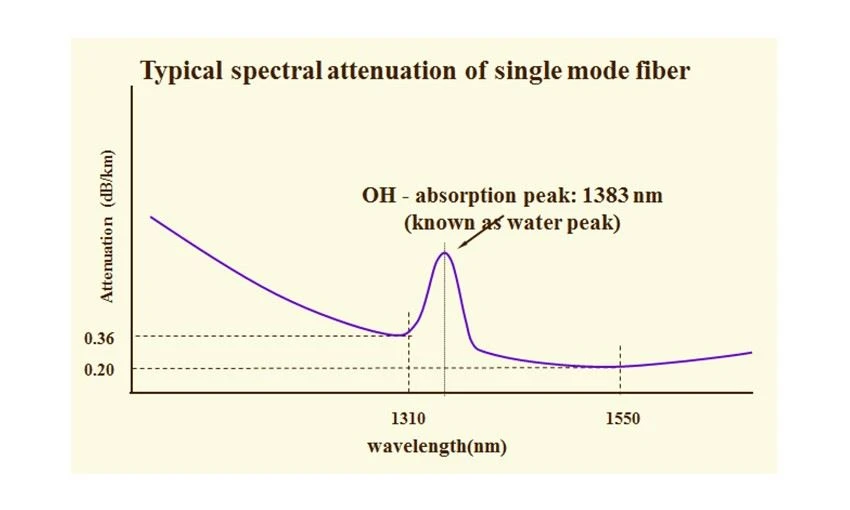

ميزات الوضع الفردي
يمكن تقسيم MPO الألياف الضوئية العبور إلى نوع التحول ونوع غير الانتقالية. هناك أنواع مختلفة من MPO الطائر، بما في ذلك الشريط MPO الطائر وحزمة MPO الطائر. يمكن للمروحة بو الطائر من قبل الفروع (دائرية أو مربعة) عموما نقل 2-24 نواة 0.9 أو 2.0 فروع الكابل البصري. نوع الموصل محدد من قبل العميل. يمكن اختيار FC و LC و SC و ST وأنواع أخرى. يمكن تحديد الطول الإجمالي أو طول الفرع من MPO الطائر وغيرها من المتطلبات انه متروك للعميل لاختيار. جميع أنواع المنتجات MPO الطائر في شكل MPO الألياف الضوئية الطائر، MPO نقل الطائر، MTP نوع، MTP 10 جيجابت الطائر، متعددة الوضع 10 جيجابت الطائر، MPO مع الطائر المتفرعة وغيرها من أشكال MPO قافز المنتجات تلبية متطلبات telcordia-gr-326، معايير IEC وROS.
تصميم غطاء الغبار
تصميم وثيق من غطاء الغبار يمكن أن تحمي موصل الألياف البصرية من التلوث والضرر، وضمان انتقال إشارات الشبكة العادية.
يدعم اتصال شبكة 40G/100G مع كثافة عالية ودقة. توفير مساحة الأسلاك وتحسين صيانة الشبكة
يتم استخدام موصلات الألياف البصرية للانضمام إلى الألياف البصرية حيث يلزم الاتصال / قطع الاتصال القدرة. بسبب إجراءات التلميع والضبط التي يمكن دمجها في تصنيع الموصلات البصرية ، غالبًا ما يتم تجميع الموصلات على الألياف البصرية في منشأة التصنيع الخاصة بالمورد. ومع ذلك، يمكن إجراء عمليات التجميع والتلميع المتضمنة في الحقل، على سبيل المثال، لإنهاء عمليات التشغيل الطويلة في لوحة التصحيح.
وتستخدم موصلات الألياف البصرية في مقسمات الهاتف، لتوصيل أماكن العملاء، وفي التطبيقات خارج المصنع لتوصيل المعدات والكابلات، أو كابلات الاتصال عبر.
الأسئلة المتداولة
س: ما هو الفرق بين بسيطة ومزدوجة كابل الألياف البصرية؟
a: يتكون كابل الألياف البسيط من حبل واحد من الزجاج من الألياف البلاستيكية. يتكون كابل الألياف المزدوجة من خيطين من الألياف الزجاجية أو البلاستيكية.
س: كيف أعرف رسوم الشحن الخاصة بي قبل أن أطلب؟
a: لمعرفة الشحن قبل وضع النظام، يمكنك الاتصال بخدمات العملاء
س: متعدد، أحادي، ليزر الأمثل - ماذا يعني كل ذلك؟
A: في عالم اليوم من الألياف البصرية العديد من الخيارات المتاحة عند اختيار أنواع كابلات الألياف البصرية. اعتمادا على نوع من الألياف ومواصفات الكابلات جهاز الإرسال والاستقبال، يتم دعم مسافات مختلفة في كل التكنولوجيا.
حجم الألياف الأساسية ، ومتطلبات عرض النطاق الترددي ، وأطوال الموجات جهاز الإرسال والاستقبال (أي 850m ، 1550nm) هي بعض الاعتبارات عند تصميم شبكة مع الألياف.
