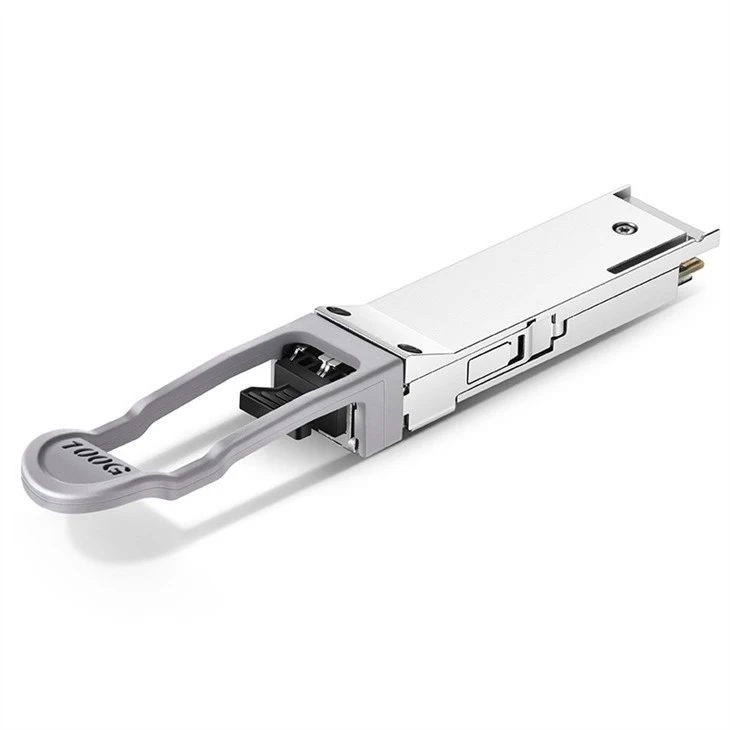

100Gb / s 100m QSFP28 Bidi Duplex LC Optic Transceiver

100 جيجابت / ثانية 100 م QSFP plus ، ثنائية دي ، دوبلكس LC

Hقابل للتوصيل ، 850 / 900nm ، VCSEL ، PAM 4 2 x50G Multimode

سمات:

• متوافق مع المواصفات الكهربائية 100GbE XLPPI لكل IEEE 802.3bm
• متوافقة مع مواصفات QSFP28 SFF -8636
• عرض النطاق الترددي الإجمالي> 100 جيجابت في الثانية
• واجهة بصرية ثنائية الاتجاه VCSEL ذات طول موجي مزدوج ، PAM 4 2 × 50- جيجابت / ثانية 850 نانومتر / 900 نانومتر
• متوافق مع QSFP28 MSA
• قادرة على نقل أكثر من 70 مترًا على OM3 Multimode Fiber (MMF) و 100 متر على OM4 MMF
• مصدر طاقة واحد زائد 3.3 فولت يعمل
• بدون وظائف التشخيص الرقمي
• نطاق درجة الحرارة 0 درجة إلى 70 درجة
• جزء متوافق مع RoHS
• يستخدم كبل ليفي مزدوج LC قياسي يسمح بإعادة استخدام البنية التحتية للكابلات الموجودة
• دعم 40G / 100Gbps

التطبيقات:

• ربط 100 جيجابت إيثرنت
• داتاكوم / اتصالات التبديل وتوصيلات الموجه
• تجميع البيانات وتطبيقات لوحة الكترونية معززة
• بروتوكول الملكية وتطبيقات الكثافة

وصف:

إنه جهاز إرسال واستقبال رباعي القنوات ، قابل للتوصيل ، LC مزدوج ، QSFP من الألياف الضوئية بالإضافة إلى جهاز إرسال واستقبال لتطبيقات 100 جيجابت إيثرنت. جهاز الإرسال والاستقبال هذا عبارة عن وحدة نمطية عالية الأداء لاتصالات البيانات المزدوجة قصيرة المدى وتطبيقات التوصيل البيني. إنه يدمج أربعة ممرات بيانات كهربائية في كل اتجاه في الإرسال عبر كابل ليف ضوئي مزدوج LC مزدوج. يعمل كل ممر كهربائي بسرعة 25.78125 جيجابت في الثانية ويتوافق مع واجهة 100GE XLPPI.

يقوم جهاز الإرسال والاستقبال داخليًا بتعدد الإرسال بواجهة XLPPI 4x25G إلى قناتين كهربائيتين بسرعة 50 جيجابت / ثانية ، حيث يتم إرسال واستقبال كل منهما بصريًا عبر ألياف LC واحدة بسيطة باستخدام بصريات ثنائية الاتجاه. ينتج عن هذا عرض نطاق ترددي إجمالي يبلغ 100 جيجابت في الثانية في كبل LC مزدوج. يسمح ذلك بإعادة استخدام البنية التحتية للكابلات المزدوجة LC المثبتة لتطبيق 100 جيجابت. يتم دعم مسافات الربط التي تصل إلى 70 مترًا باستخدام OM3 و 100 متر باستخدام الألياف البصرية OM4. تم تصميم هذه الوحدات لتعمل على أنظمة ألياف متعددة الأنماط باستخدام طول موجي اسمي يبلغ 850 نانومتر من أحد الطرفين و 900 نانومتر على الطرف الآخر. تستخدم الواجهة الكهربائية موصل حافة من نوع QSFP28 ذي 38 جهة اتصال. تستخدم الواجهة الضوئية موصل LC مزدوج الاتجاه تقليديًا.

1. 50. الحد الأقصى لالتقييمات المطلقة
   50. مُستَحسَنبيئة التشغيل:
   50. الخصائص الكهربائية(T_OP = 0 إلى 70 درجة ، V.نسخة= 3. 13 إلى 3.47 فولت

ملاحظة: 1,20-80 في المئة

الأبعاد الميكانيكية
