المميزات
40 قناة 100 جيجا هرتز DWDM الجمع بين المضاعف و Demultiplexer (MUX و DEMUX)
مستقل شكل مدمج عامل 1U ، تركيب ودية
لعب Plug'n: لا يتطلب أي تكوين
المنتج الأخضر: السلبي تماما ، لا يحتاج إلى طاقة ولا تبريد
انخفاض فقدان الإدراج منخفض ، فقدان الإدراج d6dB ، typ 4.5dB
تباين فقدان الإدراج الموحد على 40 قناة - أقل من 1dB (0.6dB نموذجي) لكل MUX أو DEMUX
عزل قناة عالية: العزلة المجاورة ≥25dB. العزلة غير المجاورة ≥35dB
منفذ مراقبة 1٪ لـ MUX و DEMUX ، مراقبة أداء 40ch عبر الإنترنت
متوافق مع 100 جيجا هرتز ITU-Grid DWDM أجهزة الإرسال والاستقبال النشطة من Htfuture والأطراف الخارجية الأخرى
موثوقية عالية ، MTBF من 100 سنة
مصممة لتيلكورديا / بيلكور GR-120
تطبيق:
انتقال DWDM
شبكات المترو والمسافات الطويلة
نقطة إلى نقطة DWDM الأمثل الألياف
إضافة / انخفاض خطي DWDM الألياف الأمثل
المواصفات البصرية
المعلمات | ملاحظات | مواصفات | |
دقيقة | ماكس | ||
قنوات | 40Ch / 48ch | ||
قناة التباعد | 100GHz | ||
المميزات | المميزات | المميزات | |
تردد الاتحاد الدولي للاتصالات | على شبكة الاتحاد الدولي للاتصالات في النطاق الترددي | 196.0THz | 192.1THz |
طول موجة الاتحاد | على شبكة الاتحاد الدولي للاتصالات في النطاق الترددي | 1530.33nm | 1561.42nm |
مركز تردد الدقة | أقصى انحراف مطلق لطول موجة مركز 3 dB عن شبكة الاتحاد على جميع القنوات | -0.05nm | + 0.05nm |
فقدان الإدراج | الحد الأقصى لخسارة الإدراج عبر نطاق تمرير الاتحاد عبر جميع القنوات | 6.0dB | |
الإدراج فقدان @ الاثنين | 1 ٪ رصد الميناء | 22dB | |
توحيد فقدان الإدراج | أقصى تباين لخسارة الإدراج عبر جميع القنوات | 1.0dB | |
تموج | أقصى تباين الخسارة عبر نطاق تمرير الاتحاد على جميع القنوات | 0.75dB | |
عرض النطاق الترددي 1dB | 1 ديسيبل من دقيقة فقدان الإدراج ، العرض الكامل ، متوسط الاستقطاب | 0.36nm | |
عرض النطاق الترددي ثلاثي الأبعاد | 3 ديسيبل من دقيقة فقدان الإدراج ، العرض الكامل ، متوسط الاستقطاب | 0.51nm | |
عزل القناة المجاورة | نسبة ذروة الإرسال إلى الحد الأقصى للإرسال على كل من نطاقي المرور المجاورين | 25DB | |
عزل القناة غير المجاورة | نسبة إرسال الذروة في نطاقات مرور القناة إلى الإرسال الأقصى على جميع نطاقات المرور غير المجاورة | 35dB | |
مجموع الحديث المتبادل | نسبة القدرة في القناة إلى القدرة في جميع نطاقات المرور الأخرى | 21dB | |
الاستقطاب يعتمد على الخسارة | النسبة القصوى للإرسالات على جميع حالات الاستقطاب ، على نطاق تمرير الاتحاد | 0.5dB | |
تعويض الخساره | 40dB | ||
تأخر وضع الاستقطاب (PMD) | في مرجع النطاق الترددي على جميع القنوات | 0.5ps | |
تشتت لوني | في مرجع النطاق الترددي على جميع القنوات | -20ps / نانومتر | 20ps / نانومتر |
قائمة القنوات
قناة | على شبكة الاتحاد الدولي للاتصالات في النطاق الترددي | قناة | على شبكة الاتحاد الدولي للاتصالات في النطاق الترددي | ||
التردد (THZ) | الطول الموجي (نانومتر) | التردد (THZ) | الطول الموجي (نانومتر) | ||
C21 | 192.1 | 1560.61 | C41 | 194.1 | 1544.53 |
C22 | 192.2 | 1559.79 | C42 | 194.2 | 1543.73 |
C23 | 192.3 | 1558.98 | C43 | 194.3 | 1542.94 |
C24 | 192.4 | 1558.17 | C44 | 194.4 | 1542.14 |
C25 | 192.5 | 1557.36 | C45 | 194.5 | 1541.35 |
C26 | 192.6 | 1556.55 | C46 | 194.6 | 1540.56 |
C27 | 192.7 | 1555.75 | C47 | 194.7 | 1539.77 |
C28 | 192.8 | 1554.94 | C48 | 194.8 | 1538.98 |
C29 | 192.9 | 1554.13 | C49 | 194.9 | 1538.19 |
C30 | 193.0 | 1553.33 | C50 | 195.0 | 1537.40 |
C31 | 193.1 | 1552.52 | C51 | 195.1 | 1536.61 |
C32 | 193.2 | 1551.72 | C52 | 195.2 | 1535.82 |
C33 | 193.3 | 1550.92 | C53 | 195.3 | 1535.04 |
C34 | 193.4 | 1550.12 | C54 | 195.4 | 1534.25 |
C35 | 193.5 | 1549.32 | C55 | 195.5 | 1533.47 |
C36 | 193.6 | 1548.51 | C56 | 195.6 | 1532.68 |
C37 | 193.7 | 1547.72 | C57 | 195.7 | 1531.90 |
C38 | 193.8 | 1546.92 | C58 | 195.8 | 1531.12 |
C39 | 193.9 | 1546.12 | C59 | 195.9 | 1530.33 |
C40 | 194.0 | 1545.32 | C60 | 196.0 | 1529.56 |
الظروف البيئية
| المعلمات | ملاحظات | مواصفات | وحدات | ||
دقيقة | الطباع | ماكس | |||
درجة حرارة التشغيل | -5 | +65 | ° C | ||
درجة حرارة التخزين | -40 | +85 | ° C | ||
الرطوبة النسبية | 0 | 90 | ٪ | ||
حزمة البعد | 19 "رف | 440 (W) × 43.6 (H) × 200 (D) | مم | ||
نموذج | وظيفة | الطول الموجي (نانومتر) |
HT6000-AAWG402-مون | DWDM السلبي 40CH MUX و 40CH DEMUX مع منفذ الشاشة ILoss 3 ~ 6dB نموذجي 4.5db ، مزدوج الاتجاه LC / UPC | 1529.55 - 1560.61 (القناة 21-60 شبكة الاتحاد الدولي للاتصالات) |
HT6000-AAWG402 | DWDM السلبي 40CH MUX و 40CH DEMUX ILoss 3 ~ 6dB نموذجي 4.5db ، مزدوج الاتجاه LC / UPC | 1529.55 - 1560.61 (القناة 21-60 شبكة الاتحاد الدولي للاتصالات) |
س 1: كم عدد تعدد إرسال بيانات القناة وإلغاء تعدد إرسالها؟
A1: مع مطابقة وحدات MUX DEMUX الموضوعة في نهاية كل وصلة بصرية ،
تحت الألياف المزدوجة ، يمكن أن يحقق ثنائية الاتجاه 40CH مضاعفة البيانات و demultiplexing. تحت الألياف المنفردة ، يمكنها تحقيق تعدد إرسال البيانات ثنائي الاتجاه 20CH وإزالة تعدد الإرسال.

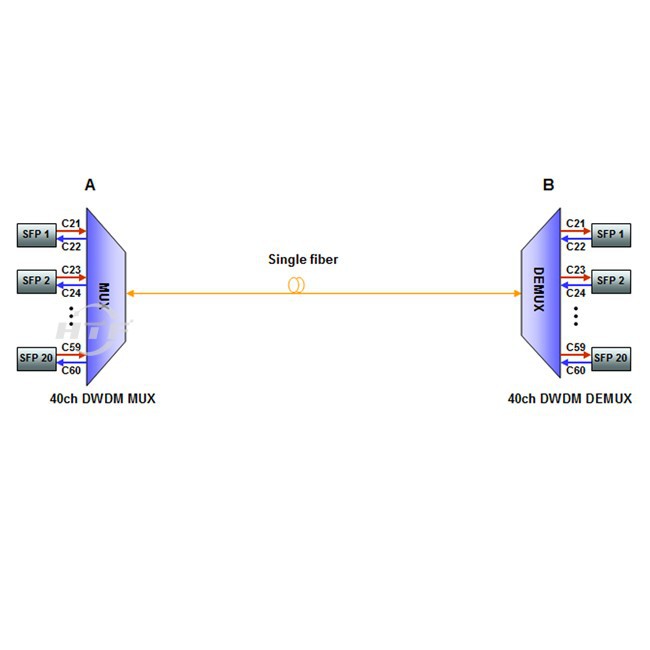

q2: كيف الألياف واحدة و الألياف المزدوجة الاتصال؟
الصورة التالية تظهر لك التفاصيل.
منفذ مراقبة 1٪ لـ MUX و DEMUX
Q3. كيف سوف شحن البضائع إلينا؟
عادة ، سوف نقوم بتسليم البضائع عبر International Express مثل FedEx و DHL و TNT و UPS وما إلى ذلك. وسيتم توفير خدمة التوصيل من الباب إلى الباب.
Q4. كيف تضع طلبية؟
(1) يتم التوصل إلى اتفاق على سعر المنتج ومواصفات المنتج.
(2) نجعل الفاتورة الأولية لتأكيد الحجز.
(3) عندما توافق على الفاتورة الأولية ، فأنت تقوم بالدفع.
(4) نحن تسليم البضائع بعد استلامنا دفعتك.
Q5. ما هي مزايا منتجاتك؟
نوعية جيدة وأسعار تنافسية.
مراقبة الجودة الصارمة أثناء عملية الإنتاج.
العمليات المهنية في عمليات الإنتاج والمبيعات والتجميع والتغليف والشحن.
جيدة بعد البيع. يمكن تقديم الدعم الفني الاحترافي عبر الإنترنت. علاوة على ذلك ، إذا كان هناك أي مشكلة في البضائع ، فسوف نساعد في حل المشكلة أو تقديم بديل للبضائع.
