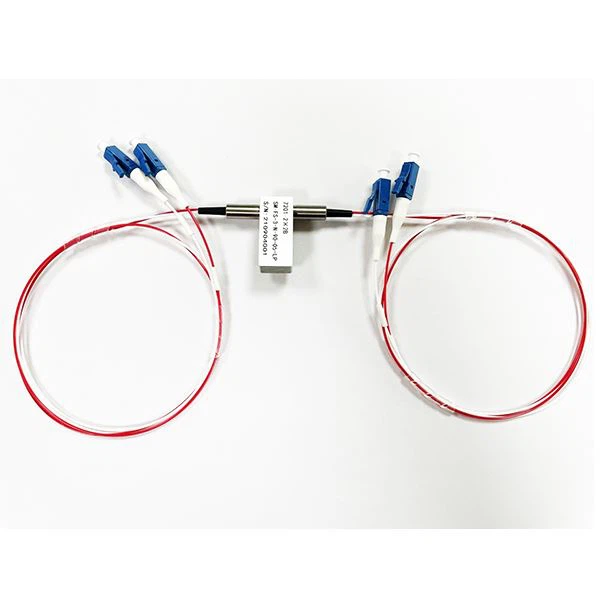

تحديد
العوامل | وحدة | 2×2B | |
نطاق الطول الموجي | نانومتر | 850±40 / 1300±40 | 1260 ~ 1650 |
اختبار الطول الموجي | نانومتر | 850 / 1300 | 1310 / 1550 |
فقدان الإدراج1, 2 | ديسيبل | النوع: 0.6 كحد أقصى: 1.0 | النوع: 0.6 كحد أقصى: 1.0 |
تعويض الخساره1, 2 | ديسيبل | مم ≥ 30 سم ≥ 50 | |
الحديث المتبادل1 | ديسيبل | مم ≥ 35 SM ≥ 55 | |
PDL | ديسيبل | ≤0.05 | |
المكتبة الرقمية العالمية | ديسيبل | ≤0.25 | |
التكرار | ديسيبل | ≤±0.02 | |
جهد التشغيل | V | 3.0 أو 5.0 | |
متانة | دورات | 10 مليون ين | |
تبديل الوقت | تصلب متعدد | النوع: 3 كحد أقصى: 8 | |
قوة بصرية | ميغاواط | ≤500 | |
درجة حرارة التشغيل | ℃ | -20 ~ +70 | |
درجة حرارة التخزين | ℃ | -40 ~ +85 | |
الرطوبة النسبية | % | 5 ~ 95 | |
وزن | g | 14 | |
البعد | مم | (L)27.0×(W)12.0×(H)8.2 ±0.2 | |
ملحوظة:1 ضمن درجة حرارة التشغيل و SOP. 2 باستثناء الموصلات. | |||
تكوينات الدبوس
نوع | ولاية | الطريق البصري | محرك كهربائي | مستشعر الحالة | ||||||
2×2B | دبوس 1 | دبوس 5 | دبوس 6 | دبوس 10 | دبوس2-3 | دبوس3-4 | دبوس7-8 | دبوس 8-9 | ||
الإغلاق | A | P1-P3 | -- | -- | GND | V+ | قريب | افتح | افتح | قريب |
B | P1-P4， P2-P3 | V+ | GND | -- | -- | افتح | قريب | قريب | افتح | |
عدم الإغلاق | A | P1-P3 | -- | -- | -- | -- | قريب | افتح | افتح | قريب |
B | P1-P4，P2-P3 | V+ | -- | -- | GND | افتح | قريب | قريب | افتح | |
المواصفات الكهربائية
| تحديد | الجهد االكهربى | تيار | مقاومة |
| 5V الإغلاق | 4.5~5.5 V | 36 ~ 44 مللي أمبير | 125 Ω |
| 5V عدم الإغلاق | 4.5~5.5 V | 26 ~ 32 مللي أمبير | 175 Ω |
| 3V الإغلاق | 2.7~3.3 V | 54 ~ 66 مللي أمبير | 50 Ω |
| 3V عدم الإغلاق | 2.7~3.3 V | 39 ~ 47 مللي أمبير | 70 Ω |
معلومات الطلب: 7201-2 × 2B-ABCDEFG
مثال ： 7201-2 × 2B-SM-FS-5-L-90-10-FP
| A | B | C | D | E | F | G |
| نوع الألياف | اختبار الطول الموجي | جهد التشغيل | نوع التبديل | نوع الأنبوب | طول الألياف | موصل |
| SM: SM ، 9/125 M5: MM ، 50/125 M6: MM ، 62.5 / 125 X: أخرى | 85: 850 ± 40nm O: O الفرقة (1260 ~ 1360nm) C: C band (1530 ~ 1565nm) النطاق L: L (1565 ~ 1625nm) U: U band (1625 ~ 1675nm) FS: 1260 ~ 1650nm | 3: 3V 5: 5V | L: الإغلاق N: عدم الإغلاق | 25: 250um (ألياف عارية) 90: 900um X: أخرى | 05: 0.5 م ± 5 م 10: 1.0 م ± 5 م 12: 1.2 م ± 5 م 15: 1.5 م ± 5 م X: أخرى | OO: لا شيء LP: LC / PC LU: LC / UPC LA: LC / APC FP: FC / PC FU: FC / UPC FA: FC / APC SP: SC / PC SU: SC / UPC SA: SC / APC STP: ST / PC STA: ST / APC X: أخرى |
يمكن أن يوفر HTF المزيد من التبديل البصري ، أرسل لنا متطلباتك ، وستدعمك مبيعات HTF في أسرع وقت ممكن.
| نوع OSW | 1x1 | 1x2 | 2x4 | 2x2B | 2x2F |
| 4X4B | 4X4F | 1X4 | 1X6 | ...... | |
| تبديل بصري متعدد القنوات | 1< ؛ N< ؛=32 | 32< ؛ N< ؛=64 | 64< ؛ N< ؛=128 | ||
| المغناطيس الألياف الضوئية التبديل | |||||
| التبديل البصري MEMS وأكثر من ذلك | |||||
