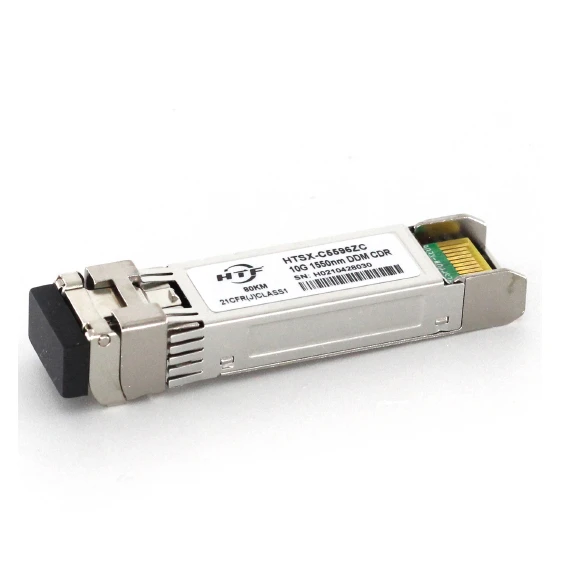

10G SFP plus CWDM 80 كم مع وحدة الإرسال والاستقبال الضوئية CDR
تفاصيل:
تم تصميم جهاز الإرسال والاستقبال HTF'HTSX-Cxx96Zx SFP plus للاستخدام في 10- روابط Gigabit Ethernet حتى 8 0 كم عبر الألياف ذات الوضع الفردي. تتكون الوحدة من CWDM EML Laser و APD و Preamplifier في مجموعة فرعية بصرية عالية التكامل. تتوفر وظائف التشخيص الرقمي عبر 2- واجهة تسلسلية سلكية ، كما هو محدد في SFF -8472. توفر أجهزة الإرسال والاستقبال HTSX-Cxx96Zx واجهة مراقبة تشخيصية رقمية فريدة من نوعها ، والتي تتيح الوصول في الوقت الفعلي إلى معلمات تشغيل الجهاز مثل درجة حرارة جهاز الإرسال والاستقبال ، والتيار المتحيز لليزر ، والطاقة الضوئية المرسلة ، والطاقة الضوئية المستلمة ، والجهد الكهربائي للإمداد بجهاز الإرسال والاستقبال. كما تحدد نظامًا متطورًا لأعلام الإنذار والتحذير ، والتي تنبه المستخدمين النهائيين عندما تكون معلمات تشغيل معينة خارج النطاق الطبيعي المحدد في المصنع. يعرّف SFP plus MSA 256- خريطة ذاكرة بايت في EEPROM يمكن الوصول إليها عبر واجهة تسلسلية سلكية 2- على عنوان 8 بت 1010000X (A0h). تستخدم واجهة مراقبة التشخيص الرقمي العنوان ذو 8 بت 1010001X (A2h) ، لذلك تظل خريطة ذاكرة المعرف التسلسلي المحددة في الأصل بدون تغيير.
إرسال التحقيق
الوصف
إرسال التحقيق
10G SFP بلسCWDM 80 كم مع وحدة الإرسال والاستقبال الضوئية CDR
سمات
روابط بيانات تصل إلى 11.3 جيجابت / ثانية
جهاز إرسال CWDM EML وجهاز استقبال APD
مع دعم CDR من 9.95 إلى 11.3 جيجابت / ثانية بدون مرجع
حتى 80 كم على 9/125 ميكرومتر SMF
SFP بالإضافة إلى البصمة القابلة للتوصيل الساخن
واجهة بصرية قابلة للتوصيل من النوع LC / UPC على الوجهين
حاوية معدنية ، لخفض الكهرومغناطيسية
متوافق مع RoHS وخالي من الرصاص
دعم واجهة مراقبة التشخيص الرقمي
مصدر طاقة أحادي زائد 3.3 فولت
أقصى استهلاك للطاقة 1.8 واط
متوافق مع SFF plus MSA و SFF8472
درجة حرارة تشغيل العلبة
تجاري: 0 ~ زائد 70oC
موسع: -10 ~ زائد 80oC
صناعي: -40 ~ زائد 85oC
التطبيقات
10GBASE-ZR / ZW & 10G إيثرنت
SDH STM64
روابط بصرية أخرى
معامل
رمز
دقيقة.
عادي
الأعلى
وحدة
ملحوظات
المرسل
مركز الطول الموجي
λ
λ -6.5
λ زائد 6.5
نانومتر
1
العرض الطيفي البصري
∆λ
1
نانومتر
نسبة قمع الوضع الجانبي
سمر
30
ديسيبل
متوسط الطاقة الضوئية
Pمتوسط
-1
4
ديسيبل
2
نسبة الانقراض البصري
ER
6
ديسيبل
عقوبة المرسل والتشتت
TDP
3.0
ديسيبل
جهاز الإرسال معطلة طاقة الإخراج
بفف
-30
ديسيبل
ضجيج الكثافة النسبية
رين
-128
ديسيبل / هرتز
قناع العين المرسل
متوافق مع IEEE802.3ae
المتلقي
مركز الطول الموجي
λ
1270
1610
نانومتر
حساسية جهاز الاستقبال (متوسط الطاقة)
السناتور.
-24
ديسيبل
3
طاقة تشبع الإدخال (الزائد)
بسات
-6
ديسيبل
انعكاس المتلقي
آر آر إكس
-27
تأكيد LOS
لوسا
-35
ديسيبل
LOS De-assert
خسر
-26
ديسيبل
التباطؤ LOS
لوش
0.5
ديسيبل
