وظيفة
● التضخيم الشامل للإشارة الضوئية للنطاق C
● تغطية نطاق الطول الموجي 1528 ~ 1565 نانومتر
● دعم الأنظمة لتحقيق إرسال مكرر راديوي مختلف المقطع
تسليط الضوء
● نطاق واسع لطول موجة التشغيل: 1528 نانومتر ~ 1565 نانومتر
● ثلاثة تطبيقات لنطاق C للمضخم البصري:
الداعم
في النسق
مضخم مسبق
● مستوى الضجيج المنخفض: نموذجي: 5 ديسيبل
● كسب التسطيح ممتازة
● أوضاع تشغيل متعددة:
AGC مكاسب قابلة للتعديل
إخراج APC قابل للتعديل
جهد ACC قابل للتعديل
● الوصول إلى منتصف المرحلة لـ DCM أو OADM
● قناة OSC الاختيارية للإدارة عن بعد
● منفذ MON، ومراقبة الطاقة الضوئية عبر الإنترنت وOSNR

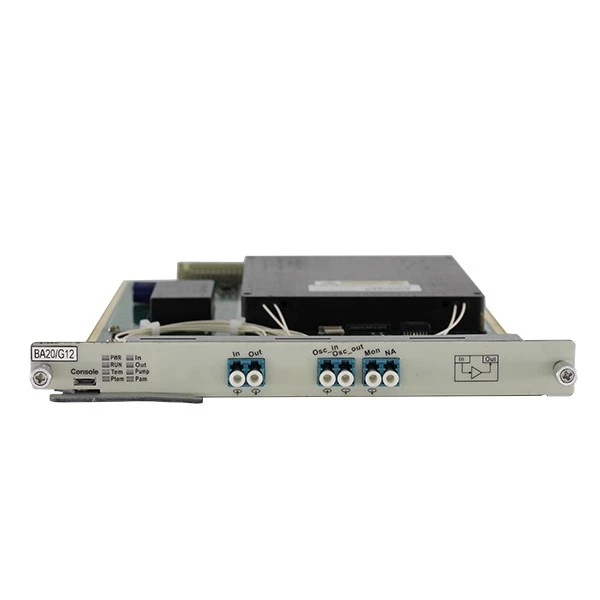

يعمل مكبر الصوت المعزز على جانب الإرسال للوصلة. يتميز بقدرة إدخال عالية، وطاقة خرج عالية، وكسب بصري متوسط. تم تصميم المعززات لتضخيم طاقة الإدخال الضوئية المجمعة لتمديد الوصول.
تحديد
يُعد هيكل سلسلة HT6000 الأساس لنشر وإدارة حلول الوسائط المختلطة متعددة الخدمات لـ HTF.
|
معامل |
دقيقة. |
اكتبical |
الأعلى. |
وحدة |
|
|
الطول الموجي التشغيلي |
1528 |
|
1565 |
نانومتر |
|
|
انتاج الطاقة |
|
|
22 |
ديسيبل |
|
|
يكسب |
8 |
|
33 |
ديسيبل |
|
|
مدخل الطاقة |
بكالوريوس |
-10 |
|
Max.Output-Gain |
ديسيبل |
|
السلطة الفلسطينية / لوس أنجلوس |
(الحد الأقصى للإدخال-29) |
|
Max.Output-Gain |
||
|
شكل الضوضاء |
|
5.0 |
|
ديسيبل |
|
|
اكتساب التسطيح |
|
1.0 |
|
ديسيبل |
|
|
عتبة الإدخال |
-34 |
|
يمكن تعديله |
ديسيبل |
|
|
فقدان الاعتماد على الاستقطاب |
|
|
0.3 |
ديسيبل |
|
|
كسب الاعتماد على الاستقطاب |
|
|
0.4 |
ديسيبل |
|
|
تشتت وضع الاستقطاب |
|
|
0.5 |
ملاحظة |
|
|
تسرب طاقة المضخة |
|
|
-29 |
ديسيبل |
|
|
تعويض الخساره |
45 |
|
|
ديسيبل |
|
|
حجم إدفا |
191 (W) x 253 (D) x 20 (H) |
مم |
|||
|
بيئة |
درجة حرارة التشغيل |
-10 درجة ~ 60 درجة |
درجة |
||
|
درجة حرارة التخزين |
-40 درجة ~ 80 درجة |
درجة |
|||
|
الرطوبة النسبية |
5% ~ 95% عدم التكثيف |
|
|||
|
استهلاك الطاقة |
أقل من أو يساوي 15 |
W |
|||
الوحدة المشتركة
|
نموذج |
وصف |
كسب ديسيبل |
أقصى انتاج ديسيبل |
الحد الأدنى للإدخال ديسيبل |
ماكس.الإدخال ديسيبل |
النوع.NF ديسيبل |
|
الداعمAمكبر للصوت |
||||||
|
BA16/G12 |
الداعم، الحد الأقصى للإخراج 16 ديسيبل مللي واط، كسب 12 ديسيبل، مع OSC |
12 ديسيبل |
16 ديسيبل |
-10ديسيبل ميلي واط |
4 ديسيبل |
5 ديسيبل |
|
BA16/G12NS |
الداعم، الحد الأقصى للإخراج 16 ديسيبل ميلي واط، الكسب 12 ديسيبل، بدون OSC |
12 ديسيبل |
16 ديسيبل |
-10ديسيبل ميلي واط |
4 ديسيبل |
5 ديسيبل |
|
BA20/G12 |
الداعم، الحد الأقصى للإخراج 20 ديسيبل وات، وكسب 12 ديسيبل، مع OSC |
12 ديسيبل |
20 ديسيبل |
-10ديسيبل ميلي واط |
8 ديسيبل |
5 ديسيبل |
|
BA20/G12NS |
الداعم، الحد الأقصى للإخراج 20 ديسيبل ميلي واط، الكسب 12 ديسيبل، بدون OSC |
12 ديسيبل |
20 ديسيبل |
-10ديسيبل ميلي واط |
8 ديسيبل |
5 ديسيبل |
|
BA16/G12V |
الداعم، الحد الأقصى للإخراج 20 ديسيبل وات، وكسب 12 ديسيبل، مع OSC |
12±5 ديسيبل |
16 ديسيبل |
-10ديسيبل ميلي واط |
4 ديسيبل |
5 ديسيبل |
|
BA16/G12VNS |
الداعم، الحد الأقصى للإخراج 20 ديسيبل ميلي واط، الكسب 12 ديسيبل، بدون OSC |
12±5 ديسيبل |
16 ديسيبل |
-10ديسيبل ميلي واط |
4 ديسيبل |
5 ديسيبل |
|
BA20/G12V |
الداعم، الحد الأقصى للإخراج 20 ديسيبل وات، وكسب 12 ديسيبل، مع OSC |
12±5 ديسيبل |
20 ديسيبل |
-10ديسيبل ميلي واط |
8 ديسيبل |
5 ديسيبل |
|
BA20/G12VNS |
الداعم، الحد الأقصى للإخراج 20 ديسيبل ميلي واط، الكسب 12 ديسيبل، بدون OSC |
12±5 ديسيبل |
20 ديسيبل |
-10ديسيبل ميلي واط |
8 ديسيبل |
5 ديسيبل |
منصة نقل ذكية ذات سعة كبيرة جدًا، هيكل سلسلة HT6000
