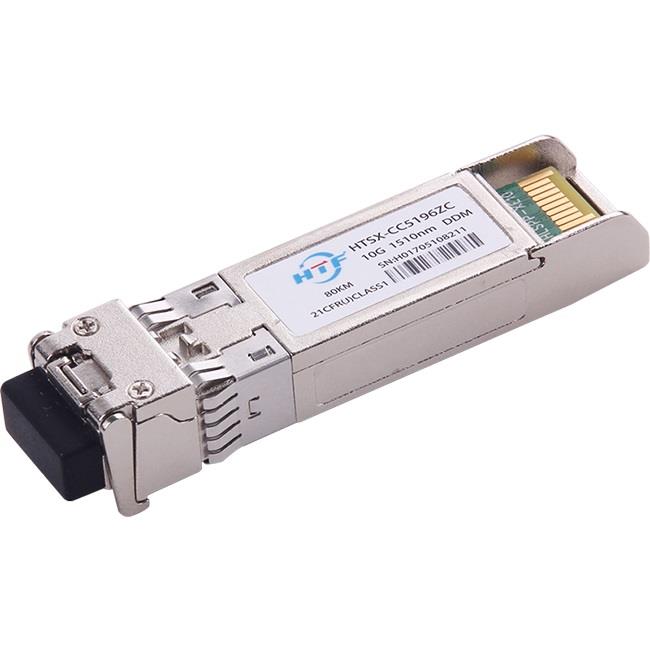

CWDM 80KM SFP +

وصف عام

اختيار الطول الموجي: CWDM Pin دليل الطول الموجي أوصاف دبوس

المميزات

● الارسال CWDM EML وجهاز استقبال APD

● ما يصل إلى 80 كم على SMF 9/125

● بصمة SFP + قابلة للتوصيل السريع

● العلبة المعدنية ، لخفض EMI

● دعم واجهة رصد التشخيص الرقمي

● واحد + 3.3V امدادات الطاقة

● الحد الأقصى لاستهلاك الطاقة 1.5W

● متوافق مع SFF + MSA و SFF8472

● درجة حرارة التشغيل القضية

تجاري: 0 ~ + 70 درجة مئوية

الموسعة: -10 ~ + 80oC

الصناعية: -40 ~ + 85 درجة مئوية

الألياف البصرية

هناك نوعان أساسيان من الألياف الضوئية المستخدمة لشبكة جيجابت إيثرنت 10: الوضع الأحادي (SMF) والأوضاع المتعددة (MMF). في SMF ، يتبع الضوء مسارًا واحدًا عبر الألياف ، بينما في MMF يستغرق مسارات متعددة مما يؤدي إلى تأخير الوضع التفاضلي (DMD). يستخدم SMF للاتصال لمسافات طويلة ويستخدم MMF لمسافات أقل من 300 متر. يحتوي SMF على نواة أضيق (8.3 )m) والتي تتطلب طريقة إنهاء واتصال أكثر دقة. MMF لديه جوهر أوسع (50 أو 62.5 ميكرون). تتمثل ميزة MMF في أنه يمكن تشغيلها بواسطة ليزر منخفض التكلفة ينبعث من السطح العمودي (VCSEL) للمسافات القصيرة ، والموصلات متعددة الأوضاع أرخص وأسهل للإنهاء بشكل موثوق في هذا المجال. ميزة SMF هي أنه يمكن أن يعمل على مسافات أطول.

في معيار 802.3 ، تتم الإشارة إلى ألياف MMF من فئة FDDI. هذا يحتوي على نواة 62.5 ميكرون وعرض نطاق ترددي أدنى يبلغ 160 MHz · في 850 نانومتر. تم تثبيته في الأصل في أوائل التسعينات لشبكات FDDI و 100BASE-FX. تشير المواصفة القياسية 802.3 أيضًا إلى المعيار ISO / IEC 11801 الذي يحدد أنواع الألياف البصرية MMF OM1 و OM2 و OM3 و OM4. يحتوي OM1 على نواة 62.5 ميكرون بينما الآخر لديه نواة 50 ميكرون. عند 850 نانومتر ، يبلغ الحد الأدنى لعرض النطاق الترددي المشروط لـ OM1 200 MHz · km و OM2 500 MHz · km و OM3 2000 MHz · km و OM4 4700 MHz · km. أصبح كبل FDDI الآن قديمًا وتستخدم تركيبات الكابلات الهيكلية الجديدة كبلات OM3 أو OM4. يمكن أن يحمل كابل OM3 10 جيجابت إيثرنت 300 متر باستخدام بصريات 10GBASE-SR منخفضة التكلفة. يمكن OM4 إدارة 400 متر.

لتمييز SMF عن كبلات MMF ، عادة ما تكون كبلات SMF صفراء ، بينما تكون كبلات MMF برتقالية (OM1 و OM2) أو أكوا (OM3 و OM4). ومع ذلك ، في الألياف البصرية ، لا يوجد لون موحد لأي سرعة أو تقنية بصرية محددة ، باستثناء كونها الموصل الفيزيائي الزاوي (APC) ، كونه لون أخضر متفق عليه. هناك أيضا الكابلات البصرية النشطة (AOC). هذه لديها الالكترونيات البصرية متصلة بالفعل القضاء على الموصلات بين الكابل والوحدة الضوئية. انهم سد العجز في المقابس + SFP القياسية. إنها أقل تكلفة من الحلول البصرية الأخرى لأن الشركة المصنعة يمكنها أن تطابق الإلكترونيات مع طول الكابل ونوعه المطلوبين.

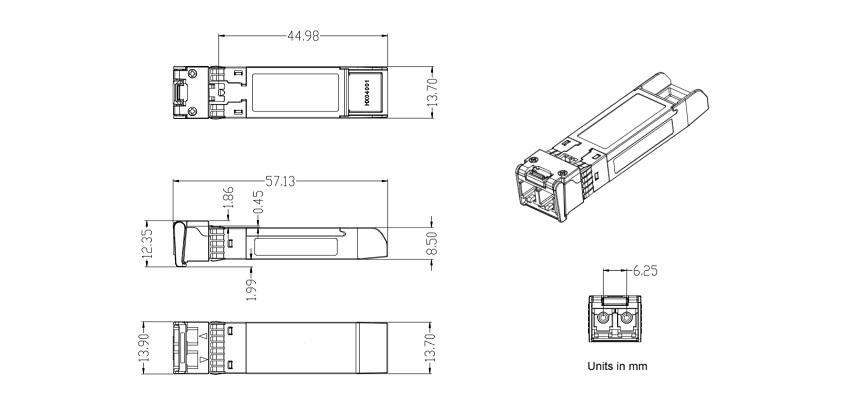

الأبعاد الميكانيكية

التعليمات

1. السؤال: فقط تأكد ، يمكنني توصيل موصل الألياف LC في هذه الصحيح؟

الجواب: نعم ، هذه هي LC.

2. سؤال: إذا كنت أرغب في توصيل جهاز بروكيد بجهاز netgear باستخدام وحدة sfp + ، إذا قمت بخلط أجهزة إرسال واستقبال بروكيد و netgear ، فهل يجب أن يعملوا بشكل صحيح؟

الإجابة: طالما أن كلا الجهازين يتعرفان على وحدات SFP + المثبتة ، أي إرسال / استقبال الضوء ، فستعمل التوصيل بين الاثنين باستخدام معايير Ethernet.

3. السؤال: هل من الممكن أن ترسل إلى البرازيل؟

الجواب: نعم ، بالطبع.

4. السؤال: ما هو الفرق بين SFP و SFP +؟

إجابة:

1) شكل وحجم SFP و SFP + هي نفسها ؛

2) أعلى معدل لـ SFP يصل إلى 4G هو معدل SFP + 10G ؛

3) مواصفات بروتوكول SFP: SFP: IEEE802.3 ، SFF-8472 ؛
