بالمقارنة مع الكابلات الهيكلية base-12 MTP / MPO ، يمكن للكابلات الهيكلية base-8 MTP / MP أن توفر روابط ألياف ضوئية أكثر كفاءة واقتصادية لـ 40GQSFP + و 100GQSFP28 و 400GQSFP-DD والوحدات البصرية الأخرى باستخدام 8 ألياف بصرية فقط ، والتي يحل محل الكابلات الهيكلية Base-12 MTP / MPO إلى حد ما. يقدم هذا البحث بشكل أساسي تطبيق الكابلات الهيكلية على أساس Base-8 MTP / MPO.
تطبيق الكابلات الهيكلية ذات القاعدة 8 MTP / MPO
في الوقت الحاضر ، هناك ثلاثة أنواع من روابط النقل تعتمد على الكابلات الهيكلية الأساسية 8 MTP / MPO: رابط نقل مزدوج الألياف (10G إلى 10G) ، وصلة نقل متعددة الألياف متوازية (40G-40G أو 100G-100G) ، الألياف المزدوجة لنقل الألياف المتعددة المتوازية الرابط (10G-40Gor 10G / 25G-100Gnetwork ترقية). سيقدم ما يلي تطبيقه بالتفصيل من هذه الجوانب الثلاثة.
Base-8 MTP / MPO الكابلات الهيكلية لـ 10G

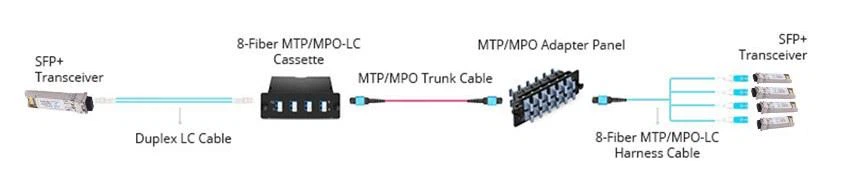

نظرًا لأن واجهة الوحدة النمطية 10GOptical هي LCduplex ، يتم استخدام رابط نقل الألياف الضوئية المزدوج بشكل عام في 10Ginterconnection. كما هو موضح في الشكل أدناه ، عند إجراء الأسلاك المهيكلة ، يحتاج أحد الطرفين إلى استخدام وصلة ألياف بصرية 8 نوى MTP / MPO-LC ولوحة محول ألياف بصرية 8 نوى MTP / MPO ، يحتاج الطرف الآخر إلى استخدام وصلة ألياف بصرية LCduplex و 8 -صندوق توزيع الألياف الضوئية MTP / MPO-LC -core ، ووصلة الألياف الضوئية MTP / MPO-core 8-core لتوصيل الطرفين للتواصل.
يمكن استبدال وصلة الألياف الضوئية MTP / MPO-LC ذات 8 نوى ولوحة محول الألياف الضوئية MTP / MPO في أحد طرفيها بوصل الألياف الضوئية LCduplex وصندوق توزيع الألياف الضوئية MTP / MPO-LC ذو 8 نوى. نظرًا لأن وصلة مرور MTP / MPOfiber ثمانية النواة متصلة بموصل ألياف بصرية ، فإن العدد الإجمالي للألياف المنتشرة في الوسط هو مضاعف 8 (مثل 8 ، 16 ، 32 ، إلخ). يوفر استخدام سلك التصحيح MTP / MPOfiber حلاً أكثر موثوقية لتطبيقات 10G ، لأن لوحة محول الألياف وصندوق توزيع الألياف المنتشر في الوسط سيتم تثبيته في إطار إدارة الكابلات أو صندوق توزيع الألياف ، والذي يمكن أن يتجنب بشكل فعال الضرر الناجم عن البثق أو الانحناء المفرط لسلك التصحيح الليفي. في الوقت نفسه ، باستخدام الكابلات الهيكلية بهذه الطريقة ، يمكن إزالة المكونات أو المكونات الجديدة في الارتباط بسهولة. يمكن اعتبار هذا الحل بمثابة حل ثنائي النواة إلى ثنائي النواة في الكابلات ذات البنية الأساسية 8 MTP / MPO.
Base-8 MTP / MPO الكابلات الهيكلية ل 40G / 100G
يوجد حاليًا حلان أساسيان لوصلة نقل متعددة الألياف المتوازية: الأول مناسب لاتصال الألياف البصرية 40G-40G8-core إلى 8-core (إرسال رباعي النواة واستقبال رباعي النواة) ؛ والثاني مناسب لاتصال الألياف الضوئية من 100G-100G20 core إلى 20 نواة من الألياف الضوئية (إرسال 10 نواة واستقبال 10 نواة) أو اتصال من 24 نواة إلى 24 نواة من الألياف الضوئية (إرسال 12 نواة واستقبال 12 نواة).
اتصال الألياف من 8 نوى إلى 8 نوى لـ 40G-40G

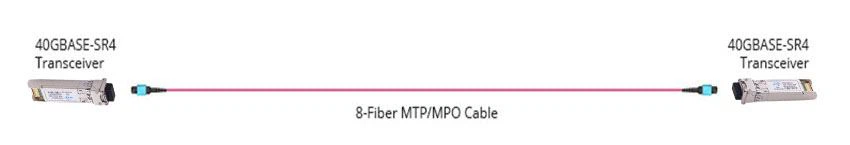

مخطط توصيل الألياف الضوئية من 8 إلى 8 نوى هو أبسط مخطط تطبيق للأسلاك الهيكلية الأساسية 8 MTP / MPO. يتم استخدام وصلة الألياف الضوئية ثماني النواة MTP / MPO بشكل مباشر لتوصيل الوحدات البصرية QSFP + في كلا الطرفين (مثل 40Gbase-sr4). ومع ذلك ، فإن هذا المخطط أكثر ملاءمة لتطبيقات المسافات القصيرة ، مثل التوصيل البيني بين الأرفف من نقطة إلى نقطة أو التبادلات في الخزانات.
مناسب لاتصال 100G-100G20 core أو 24 نواة من الألياف الضوئية

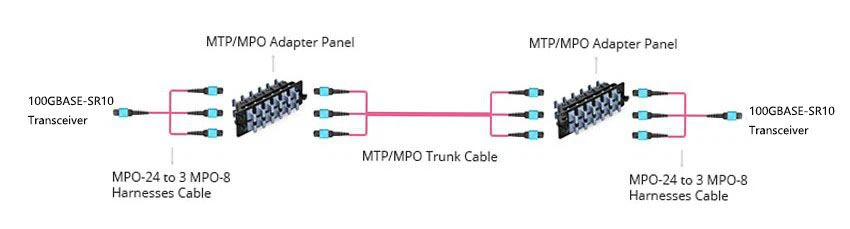

يمكن أن يستخدم 100G Interconnection (مثل 100Gbase-sr10 التوصيل البيني للوحدة الضوئية) الأسلاك ذات القاعدة 8 MTP / MPO لتحقيق اتصال من 20 نواة إلى 20 نواة أو 24 نواة إلى 24 نواة. يوضح الشكل التالي الأسلاك المهيكلة للتوصيل البيني استنادًا إلى موصل MTP / MPO ثماني النواة. يحقق الحل الاتصال من الوحدة الضوئية 100GCFP إلى وحدة بصرية أخرى 100GCFP (أي ، 20 نواة إلى 20 اتصالًا أساسيًا) ، حيث يتم استخدام 24 نواة MTP / MPO-3 * 8-core MTP / MPObranch ألياف بصرية لنقل الإشارات من خلال 8 نوى MTP / MPOconnector.
Base-8 MTP / MP كابلات مصممة لترقية الشبكة 10G-40Gor 10G / 25G-100Gnetwork
يوجد حلان لوصلة نقل ألياف بصرية مزدوجة إلى موازية متعددة الألياف: الأول مناسب لترقية شبكات 10G-40G و 25G-100 مع اتصال ألياف ضوئية ثنائي النواة إلى 8 نوى ، والثاني مناسب لترقية شبكات 10G-100Gnetworks مع وصلة ألياف بصرية ثنائية النواة إلى 20 نواة.
اتصال الألياف ثنائي النواة إلى 8 نوى لترقية شبكات 10G-40G و 25G-100Gnetwork
الحل الأكثر مباشرة لترقية شبكات 10G-40G و 25G-100Gnetworks هو استخدام اتصال الألياف الضوئية ثنائي النواة إلى 8 نوى. على سبيل المثال ، استخدم وصلة مرور MTP / MPO-LCfiber ثماني النوى لتوصيل وحدة بصرية 40GQSFP + وأربع وحدات بصرية 10GSFP + ؛ استخدم وصلة مرور MTP / MPO-LCfiber ذات 8 نواة لتوصيل وحدة بصرية 100GQSFP28 وأربع وحدات بصرية 25Gsfp28.
هذا المخطط مناسب فقط لتطبيقات المسافات القصيرة. للإرسال لمسافات طويلة ، يمكن استخدام لوحة محول MTP / MPOfiber وصندوق توزيع MTP / MPO-LCfiber على طرفي الارتباط ، ويمكن استخدام وصلة مرور MTP / MPOfiber في المنتصف.
مخطط توصيل الألياف الضوئية ثنائي النواة إلى 20 نواة لترقية شبكة 10G-100G
يمكن أن تتحقق ترقية 10G-100Gnetwork من خلال مخطط توصيل الألياف البصرية ثنائي النواة إلى 20 نواة. يتم استخدام 24 نواة MTP / MPO-3 * 8 نواة MTP / MPObranch ألياف بصرية ، وصندوق توزيع الألياف الضوئية MTP / MPO-LC ، وموصل الألياف الضوئية LCduplex لتوصيل وحدة بصرية 100GCFP ووحدة بصرية 10GSFP + ، من بينها 10 هناك حاجة إلى وصلات توصيل من الألياف الضوئية LCduplex لتوصيل 10 وحدات ضوئية 10GSFP + لتحقيق نقل 100 جيجا بايت.
إلى أي مدى ستذهب الكابلات ذات البنية الأساسية 8 MTP / MPO؟
باختصار ، هناك حلول MTP / MPOrouting ذات 8 نوى مختلفة في وصلات نقل الألياف المزدوجة والألياف المتعددة المتوازية والألياف المزدوجة إلى وصلات نقل الألياف المتعددة المتوازية. استنادًا إلى الكابلات ذات البنية الأساسية 8 MTP / MPO ، تم تبسيط مخطط الكابلات ، ولا يلزم نشر عدد كبير من الألياف الضوئية ، مما يجعل مركز البيانات سريعًا وسهل الكابلات. في الوقت نفسه ، مع العديد من الأجهزة الوسيطة (مثل لوحة محول الألياف أو صندوق توزيع الألياف) ، يمكن تحسين كفاءة الشبكة بشكل فعال ، ويمكن تقليل تكلفة نشر بنية Base-12 إلى بنية Base-8. بالإضافة إلى ذلك ، يمكن أن يوفر مخطط التوصيل ثنائي النواة إلى 8 نوى أو 2 إلى 20 نواة استنادًا إلى الكابلات الهيكلية الأساسية 8 MTP / MP مرونة أعلى لشبكات 10G / 40G / 100Gnetwork ، ويحل مشكلة توافق المعدات بشكل فعال.
