ما هي الألياف أحادية الوضع؟
الألياف أحادية النمط: اللب الزجاجي المركزي رقيق جدًا (يبلغ قطر النواة بشكل عام 9 أو 10 أمتار) ، والتي يمكنها فقط نقل نمط واحد من الألياف. لذلك ، يكون التشتت متعدد الوسائط صغيرًا جدًا ، وهو مناسب للاتصال عن بُعد.
ما هي الألياف متعددة الأوضاع؟
يعتمد وصلة الألياف الضوئية متعددة الأوضاع على الألياف الضوئية متعددة الأوضاع ، مع موصلات في كلا الطرفين لتحقيق الاتصال من المعدات إلى وصلة أسلاك الألياف الضوئية. لها طبقة واقية سميكة ، وتستخدم بشكل عام للاتصال بين الطرف البصري وصندوق المحطة. تسمح الألياف متعددة الأوضاع بنقل أنماط مختلفة من الضوء على ليف واحد. نظرًا للقطر الأساسي الكبير للألياف متعددة الأوضاع ، يمكن استخدام أدوات التوصيل والموصلات الرخيصة نسبيًا. القطر الأساسي للألياف متعددة الأوضاع يتراوح من 50 م إلى 100 م.
ما هو الفرق بين الألياف أحادية الوضع والألياف متعددة الأوضاع؟
تحتوي الألياف أحادية الأسلوب على مسار انتشار واحد فقط ، والذي يستخدم بشكل عام للإرسال لمسافات طويلة. عرض النطاق الترددي للألياف أحادية الوضع هو 2000 ميجا هرتز / كم ، منطقة الطول الموجي 1550 نانومتر هي وضع اتصال ليفي أحادي الوضع ؛ تحتوي منطقة الطول الموجي 1310 نانومتر على نوعين من الوضع المتعدد والوضع الفردي. القطر الأساسي للألياف أحادية الوضع صغير (حوالي 10 مم) ، ولا يُسمح إلا بنقل وضع واحد ، والتشتت صغير. وهي تعمل بأطوال موجية طويلة (1310 نانومتر و 1550 نانومتر) ، لذلك يصعب الاقتران بالأجهزة البصرية. يتم استخدام الألياف الضوئية أحادية الوضع في الغالب في الخطوط ذات مسافة النقل الطويلة ومعدل النقل المرتفع نسبيًا ، مثل نقل خط الجذع لمسافات طويلة ، وبناء الإنسان ، وما إلى ذلك. بشكل عام ، يكون وصلة الألياف الضوئية باللون الأصفر ، والموصل والغطاء الواقي باللون الأزرق ، ومسافة الإرسال طويلة.
الألياف متعددة الأوضاع منطقة الطول الموجي 850 نانومتر هي وضع اتصال الألياف الضوئية متعدد الأوضاع ؛ يتم استخدام الألياف الضوئية متعددة الأوضاع في الغالب في الشبكة بمعدل نقل منخفض نسبيًا ومسافة نقل قصيرة نسبيًا ، مثل شبكة المنطقة المحلية ، وما إلى ذلك في هذا النوع من الشبكات ، وعادةً ما يكون هناك العديد من العقد والعديد من الوصلات والعديد من الانحناءات وكمية كبيرة من موصلات ومقارنات والعديد من مصادر الضوء لكل وحدة طول ليفي. يمكن أن يؤدي استخدام الألياف الضوئية متعددة الأوضاع إلى تقليل تكلفة تكلفة شبكة الشبكة بشكل فعال. القطر الأساسي للألياف متعددة الوسائط كبير (62.5 مم أو 50 مم) ، مما يسمح لمئات الأنماط بالإرسال ، مع تشتت كبير ، يعمل عند 850 نانومتر أو 1310 نانومتر. الاقتران بالأجهزة البصرية سهل نسبيًا. بشكل عام ، يتم تمثيل وصلات مرور الألياف الضوئية باللون البرتقالي ، ويمثل بعضها باللون الرمادي ، ويتم تمثيل الموصلات والأكمام الواقية باللون البيج أو الأسود ؛ مسافة الإرسال قصيرة. يحتوي وصلة الألياف متعددة الأوضاع أيضًا على 10 جيجابت من الألياف متعددة الأوضاع ، وعمومًا OM3 والمواصفات الأخرى ، واللون أزرق.
تتميز الألياف أحادية الوضع والألياف متعددة الأوضاع عن بعضها البعض في ستة جوانب: القطر الأساسي ، ومصدر الضوء ، وعرض النطاق الترددي ، ولون الغلاف ، والتشتت المعياري ، والسعر.
1. قطر الأساسية
الألياف أحادية الوضع: الألياف النموذجية أحادية النمط هي 8 و 10 ميكرومتر قطر النواة ، وقطر الكسوة 125 ميكرومتر.
الألياف متعددة الأوضاع: الألياف العامة متعددة الأوضاع قطرها 50 و 62.5 ميكرومتر ، وقطر الكسوة 125 ميكرومتر.
2. مصدر الضوء
الألياف أحادية الوضع: مع الليزر كمصدر للضوء ، يكون السعر أغلى من مصدر ضوء LED ، ويمكن التحكم في الضوء الناتج عن مصدر ضوء الليزر بدقة ، مع طاقة عالية
الألياف متعددة الأوضاع: مع وجود LED كمصدر للضوء ، يتشتت الضوء الناتج.
3. عرض النطاق الترددي
الألياف أحادية الوضع: يكون تشتت النمط الناتج عن الأنماط المكانية المتعددة أصغر من تشتت الألياف متعددة الأوضاع ، لذلك يكون لها نطاق ترددي أعلى.
الألياف متعددة الأوضاع: لها حجم أساسي أكبر ، وتدعم أوضاع نقل متعددة ، وتشتيت أعلى للشروط وعرض نطاق أقل من الألياف أحادية الوضع.
4. غمد اللون
وضع الألياف الأحادي: غلاف خارجي أصفر.
الألياف متعددة الأوضاع: غلاف خارجي برتقالي أو أخضر مائي.
5. تشتت مشروط
الألياف أحادية النمط: ينتج الليزر المستخدم لقيادة الألياف أحادية النمط طولًا موجيًا واحدًا للضوء ، وبالتالي فإن تشتتها النموذجي أصغر من الألياف متعددة الأوضاع.
الألياف متعددة الأوضاع: نظرًا لاستخدام مصدر ضوء LED ، فإن تشتت الألياف متعدد الوسائط يحد من مسافة الإرسال الفعالة ، وله معدل انتشار أعلى للنبض ، ويحد من قدرته على نقل المعلومات.
6. السعر
الألياف أحادية الوضع: السعر أقل من سعر الألياف ثنائية الوضع ، لكن معدات الألياف أحادية الوضع أغلى من تلك الخاصة بالألياف متعددة الأوضاع ، والتكلفة أعلى من تكلفة الألياف ثنائية الوضع.
الألياف متعددة الأوضاع: السعر أعلى من سعر الألياف أحادية الوضع ، كما أن معدات الألياف متعددة الأوضاع أرخص من تلك الخاصة بالألياف أحادية الوضع ، وبالتالي فإن تكلفة الألياف متعددة الأوضاع أقل بكثير من تكلفة الألياف أحادية الوضع.
وظيفة الألياف أحادية الوضع: في اتصالات الألياف الضوئية ، تعد الألياف أحادية الوضع (SMF) نوعًا من الألياف التي تنقل الإشارات الضوئية مباشرة في الوضع العرضي. يمكن أن تعمل الألياف أحادية الوضع بمعدل بيانات 100M / s أو 1g / SDE ، ويمكن أن تصل مسافة النقل إلى 5 كم على الأقل. بشكل عام ، يتم استخدام الألياف أحادية الوضع لنقل الإشارات عن بُعد.
دور الألياف متعددة الأوضاع: تُستخدم الألياف متعددة الأوضاع (MMF) بشكل أساسي لاتصالات الألياف الضوئية قصيرة المسافة ، كما هو الحال في المباني أو الحرم الجامعي. سرعة النقل 100 م / ث ومسافة النقل 2 كم.
لا يزال هناك العديد من الأسئلة حول الاختلاف والتطبيق بين هذين النوعين من الألياف. بعد ذلك ، سنقوم بتحليل الاختلافات بين الألياف أحادية الوضع والألياف متعددة الأوضاع من هيكلها الأساسي ومسافة الإرسال والتكلفة والجوانب الأخرى.
1 ، مقارنةللهيكل الأساسي بين الألياف أحادية الوضع والألياف متعددة الوسائط
يتكون الهيكل الأساسي للألياف الضوئية بشكل عام من الغلاف الخارجي والكسوة والقلب ومصدر الضوء
اختلاف لون الغلاف الخارجي
في التطبيق العملي ، يمكن استخدام لون الغلاف الخارجي للألياف الضوئية للتمييز السريع للألياف الضوئية أحادية الوضع عن الألياف الضوئية متعددة الأوضاع. وفقًا لتعريف معيار tia-598c ، تتبنى الألياف الضوئية أحادية الوضع OS1 و OS2 غلافًا خارجيًا أصفر ، وتعتمد الألياف الضوئية متعددة الأوضاع om1 و OM2 غلافًا خارجيًا برتقالي اللون ، بينما تعتمد OM3 و OM4 على غلاف خارجي أزرق مائي (لأغراض غير عسكرية).

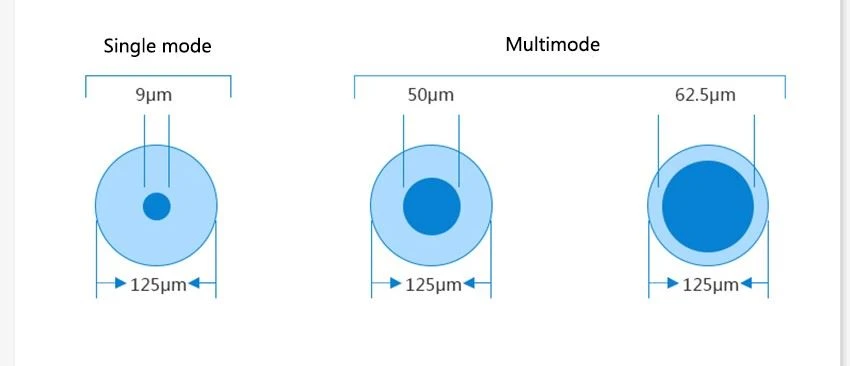

فرق القطر الأساسي
عادةً ما يكون القطر الأساسي للألياف متعددة الوسائط 50 أو 62.5 ميكرومتر ، وقطر الألياف أحادية الوضع هو 9 ميكرومتر في ضوء هذا الاختلاف ، يمكن للألياف أحادية الوضع أن تنقل فقط إشارة بصرية 1310 نانومتر أو 1550 نانومتر في قطر أساسي ضيق ، لكن ميزة النواة الصغيرة هي أن الإشارة الضوئية تنتشر على طول خط مستقيم في ألياف أحادية النمط بدون انكسار وتشتت صغير وعرض نطاق مرتفع ؛ تتميز الألياف متعددة الأوضاع بنواة عريضة ، يمكنها نقل أوضاع متعددة بطول موجة عمل معين ، ولكن في نفس الوقت ، بسبب النواة الصغيرة ، يمكنها نقل أوضاع متعددة في الألياف متعددة الأوضاع ، وهناك المئات من أوضاع الإرسال ، و يختلف ثابت الانتشار ومعدل المجموعة لكل أسلوب ، مما يجعل عرض نطاق الألياف ضيقًا وتشتتًا كبيرًا وخسارة كبيرة.
الاختلافات في مصادر الضوء
عادة ما يكون هناك نوعان من مصادر الضوء: مصدر ضوء الليزر ومصدر ضوء LED. يستخدم مصدر ضوء الليزر للألياف أحادية الوضع ويستخدم مصدر ضوء LED للألياف متعددة الأوضاع.
2 ، مقارنة مسافة الإرسال بين الألياف أحادية الوضع والألياف متعددة الوسائط
الألياف أحادية الوضع مناسبة للنقل لمسافات طويلة ، والألياف متعددة الأوضاع مناسبة للإرسال لمسافات قصيرة.
يعتمد بناء مركز البيانات بشكل أساسي على الإرسال لمسافات قصيرة. في بيئة الإرسال لمسافات قصيرة ، يتوافق أداء الألياف متعددة الأوضاع مع أداء الألياف أحادية الوضع ، ولكن التكلفة أقل. في الوقت نفسه ، يمكن أن تدعم الألياف متعددة الأوضاع OM3 و OM4 سرعة أعلى. في عصر الشبكة عالية السرعة الحالي ، هناك طلب كبير على الألياف متعددة الأوضاع.
3 ، مقارنة التكلفة بين الألياف أحادية الوضع والألياف متعددة الأوضاع
كما هو مذكور أعلاه ، فإن تكلفة الألياف متعددة الأوضاع أقل من تكلفة الألياف أحادية الوضع ، ويرجع ذلك أساسًا إلى تكلفة المعدات والأجهزة ، مثل فرق تكلفة مصدر الضوء والمواد.
وبالمثل ، فإن فرق التكلفة بين نظام الألياف متعدد الأوضاع ونظام الألياف أحادي الوضع متشابه ، وتكلفة بناء نظام الألياف متعدد الأوضاع أقل من تكلفة نظام الألياف أحادي الوضع.
4 、 Q&أمبير ؛ أمبير ؛ من الألياف أحادية الوضع والألياف متعددة الأوضاع
1. هل يمكن خلط الألياف أحادية الوضع والألياف متعددة الأوضاع؟
بشكل عام ، لا يمكن ذلك. يختلف وضع نقل الألياف أحادية الوضع عن وضع الألياف متعددة الأوضاع. إذا تم خلط ألياف أو توصيلهما معًا بشكل مباشر ، فسيؤدي ذلك إلى فقدان الارتباط وتذبذب الخط. ومع ذلك ، يمكن توصيل الروابط أحادية الوضع ومتعددة الوضع عن طريق وصلة تحويل أحادية الوضع.
2. هل يمكن استخدام الوحدات الضوئية متعددة الأوضاع على الألياف أحادية الوضع؟ ماذا عن استخدام الوحدات الضوئية أحادية الوضع على الألياف متعددة الأوضاع؟
لا يمكن استخدام الوحدة الضوئية متعددة الأوضاع على الألياف الضوئية أحادية الوضع ، مما يؤدي إلى خسارة كبيرة ؛ يمكن استخدام الوحدة الضوئية أحادية الوضع على الألياف الضوئية متعددة الأوضاع ، ولكن يجب استخدام محول الألياف الضوئية لتحويل نوع الألياف الضوئية. على سبيل المثال ، يمكن للوحدة الضوئية أحادية الوضع 1000base-lx أن تعمل على الألياف الضوئية متعددة الأوضاع باستخدام محول الألياف الضوئية. يمكن أيضًا استخدام محول الألياف لحل مشكلة الاتصال بين الوحدة الضوئية أحادية الوضع والوحدة الضوئية متعددة الأوضاع.
3. كيفية اختيار الألياف أحادية الوضع والألياف متعددة الأوضاع؟
يجب أن يعتمد اختيار الألياف أحادية النمط والألياف متعددة الأنماط على مسافة الإرسال الفعلية والتكلفة. إذا كانت مسافة الإرسال 300-400 متر ، فيمكن استخدام الألياف متعددة الأوضاع. إذا وصلت مسافة الإرسال إلى عدة آلاف من الأمتار ، فإن الألياف أحادية الوضع هي الخيار الأفضل.
