مع وصول 5G ووصول إنترنت الأشياء الجديد ، ستكون متطلبات المفاتيح أعلى ، وسيكون الطلب كبيرًا.
لا يمكن فصل إنترنت كل شيء عن محولات معدات البنية التحتية للشبكة ، وستلعب المحولات رابطًا أساسيًا للشبكات في إنترنت الأشياء.
أربعة أنواع من أوضاع بنية الشبكة للمفاتيح:
01
المتتالية
هذه هي أكثر طرق الشبكات شيوعًا ، ويتم توصيلها من خلال منفذ التسلسل (UpLink) الموجود على المحول. يمكن تعريف التتالي على أنه محوّلان أو أكثر متصلان ببعضهما البعض بطريقة معينة. يمكن أن تكون مفاتيح التبديل المتعددة متتالية بعدة طرق حسب الحاجة.
في شبكة منطقة محلية أكبر مثل شبكة الحرم الجامعي (شبكة الحرم الجامعي) ، تشكل المحولات المتعددة عمومًا بنية متتالية للحافلة أو الشجرة أو النجوم وفقًا للأداء والغرض.
تجدر الإشارة إلى أنه لا يمكن تعاقب المفاتيح إلى أجل غير مسمى. إذا تم تسلسل أكثر من عدد معين من المحولات ، فستحدث عواصف البث في النهاية ، مما يؤدي إلى تدهور خطير في أداء الشبكة.
مخطط الهيكل:
02
تجميع المنفذ
يربط تجميع المنفذ العديد من الروابط المادية بين جهازين لتشكيل ارتباط منطقي ، وذلك لتحقيق الغرض من مضاعفة عرض النطاق الترددي (عرض النطاق الترددي للرابط المنطقي يعادل مجموع عرض النطاق الترددي للارتباط المادي).
بالإضافة إلى زيادة عرض النطاق الترددي ، يمكن لتجميع المنافذ توزيع حركة المرور بالتساوي على روابط متعددة ولعب دور في موازنة التحميل ؛ عند فشل رابط أو أكثر ، سيتم نقل حركة المرور إلى روابط أخرى طالما أن الروابط الأخرى عادية. على الطريق ، تكتمل العملية بأكملها في بضعة أجزاء من الثانية ، وبالتالي تلعب دورًا زائدًا عن الحاجة وتعزز استقرار وأمن الشبكة.
مخطط الهيكل:
03
التراص
يشير التكديس إلى الجمع بين أكثر من مفتاح واحد للعمل معًا لتوفير أكبر عدد ممكن من المنافذ في مساحة محدودة.
يتم تكديس المفاتيح المتعددة لتشكيل وحدة تكديس. توجد معلمة "الحد الأقصى للرقم القابل للتكديس" في فهرس أداء المفاتيح القابلة للتكديس ، والتي تشير إلى الحد الأقصى لعدد المفاتيح التي يمكن تكديسها في وحدة التراص ، وتمثل الحد الأقصى لكثافة المنفذ التي يمكن توفيرها في وحدة التراص.
بشكل عام ، يمكن متتالية مفاتيح الشركات المصنعة والنماذج المختلفة مع بعضها البعض ، لكن التكديس مختلف. يجب إجراؤها بين مفاتيح قابلة للتكديس من نفس النوع (على الأقل مفاتيح من نفس الشركة المصنعة) ؛ التعاقب بين المفاتيح فقط. يستخدم الاتصال والتكديس البسيطان وحدة التراص بأكملها كمفتاح ، مما لا يعني فقط زيادة كثافة المنفذ ، ولكن أيضًا توسيع النطاق الترددي للنظام.
يمكن أن يؤدي التراص إلى زيادة كثافة منفذ المحول وأدائه بشكل كبير. تتميز وحدات التكديس بكثافة منافذ وأداء مشابه لمفاتيح الحامل الأكبر باستثمار ومرونة أقل بكثير من مفاتيح الحامل. هذه هي ميزة التكديس.
يمكن القول إن مفاتيح الرف هي نتاج التكديس إلى مرحلة أعلى. تنتمي مفاتيح الرف عمومًا إلى مفاتيح أعلى من مستوى القسم. لديهم فتحات متعددة ، وكثافة منافذ عالية ، ودعم أنواع شبكات متعددة ، وقابلية جيدة للتوسع ، وقدرات معالجة قوية ، ولكنها باهظة الثمن.
مخطط الهيكل:
04
طبقات
تُستخدم هذه الطريقة بشكل عام في هياكل المفاتيح الأكثر تعقيدًا ، ويمكن تقسيمها إلى: طبقة الوصول ، وطبقة التجميع ، والطبقة الأساسية وفقًا للوظائف.
تتبنى بنية الشبكة ثلاثية الطبقات تصميم نموذج هرمي ، والذي يقسم تصميم الشبكة المعقدة إلى عدة طبقات ، وتركز كل طبقة على بعض الوظائف المحددة ، بحيث يمكن تحويل مشكلة كبيرة معقدة إلى العديد من المشكلات الصغيرة البسيطة.
مخطط الهيكل:
مع تطوير شبكة المنطقة المحلية وشبكة المنطقة الحضرية ، سيتم استخدام الطرق الأربعة المذكورة أعلاه على نطاق واسع. هذا كل شيء لمشاركة اليوم ، هل تفهمون يا رفاق؟
ميلادي
أخيرًا ، Shenzhen HTFuture Co. ، Ltd كشركة مصنعة وموردة لمضاعفات DWDM في الصين.
يتم تطبيق معددات DWDM على نطاق واسع في شبكة DCI والشبكة الأساسية ، وشبكة نقل ISP ، وشبكة المؤسسات الخاصة ، وشبكة الأسلاك الخاصة.

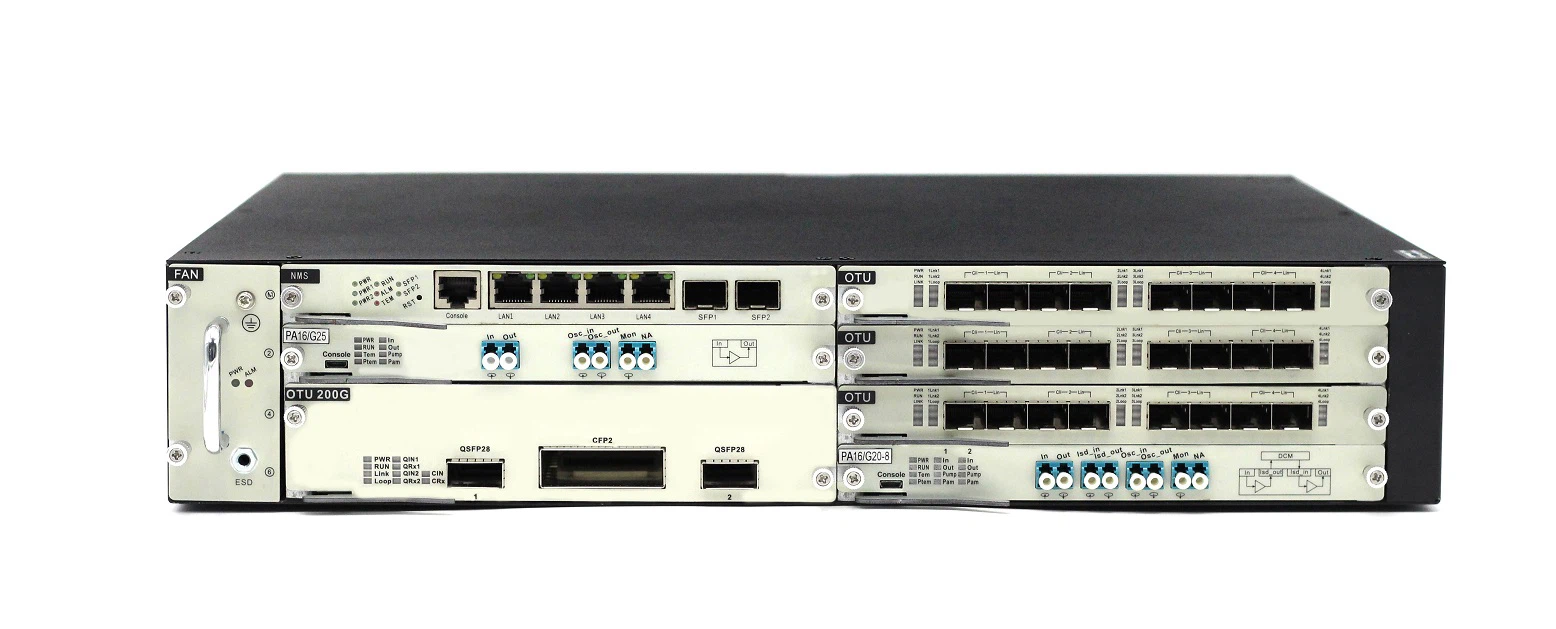

تغطي سعة معدد الإرسال DWDM من HTFuture من 10G ، 40G ، 100G ، 200G ، 400G ، 400G في صندوق 1U ، 2U ، 5U ، والتي يمكن أن تلبي متطلبات الإرسال المختلفة.
