في عصر الإنترنت اليوم ، ونشر شبكة المؤسسة وبناء مركز البيانات لا ينفصلان عن الوحدات البصرية ومفاتيح. وتستخدم الوحدة البصرية أساسا لتحويل الإشارات الكهربائية والإشارات البصرية، في حين يستخدم التبديل لنقل الإشارات الكهروضوئية. من بين العديد من الوحدات البصرية ، وSFP + وحدة بصرية هي واحدة من الوحدات البصرية الأكثر استخداما على نطاق واسع. يمكن أن تفي أوضاع الاتصال المختلفة بمتطلبات الشبكة المختلفة عند استخدامها مع رموز التبديل.

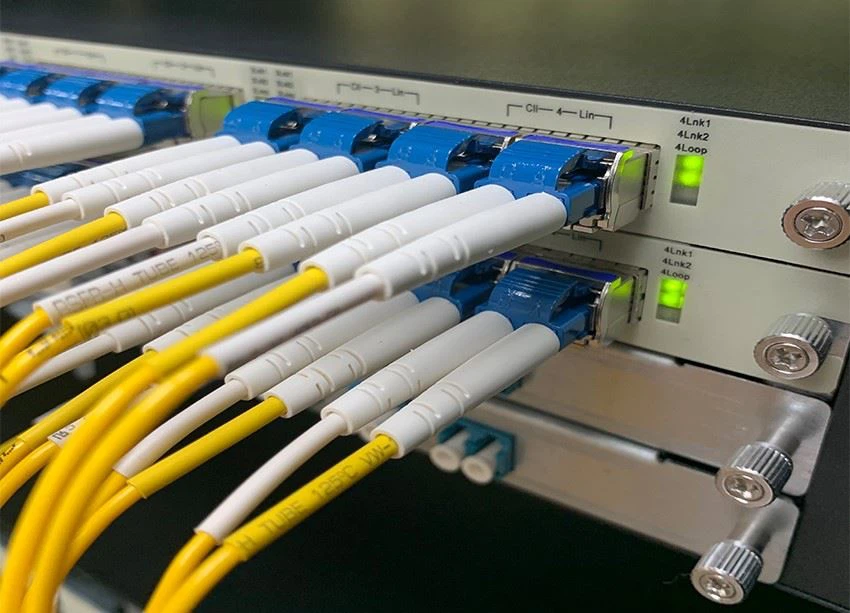

ما هي الوحدة البصرية من SFP +؟
كنوع من 10G وحدة الألياف الضوئية، وهي مستقلة عن بروتوكول الاتصالات. ويرتبط عموما مع مفاتيح، والموجهات الألياف، وبطاقات الشبكة البصرية، وما إلى ذلك، ويتم تطبيقها في 10Gbps إيثرنت و 8.5g BPS نظام قناة الألياف، والتي يمكن أن تلبي متطلبات سرعة أعلى من مركز البيانات وتحقيق توسيع الشبكة وتحويل مركز البيانات.
أنواع وحدات SFP + البصرية
في ظل الظروف العادية، يتم تصنيف الوحدات البصرية من SFP + وفقا للتطبيق العملي. الأنواع الشائعة هي 10g SFP +، بيدي SFP +، CWDM SFP +، DWDM SFP +.
10g SFP + وحدة بصرية
هذا النوع من وحدة بصرية ليست فقط SFP العادي + وحدة بصرية، ولكن يمكن أيضا أن ينظر إليها على أنها النسخة المطورة من وحدة بصرية 10G SFP، وهو التصميم السائد في السوق في الوقت الحاضر.
بيدي SFP + وحدة بصرية
هذا النوع من وحدة البصرية تعتمد التكنولوجيا WDM، يمكن أن تصل إلى معدل 11.1gbps، واستهلاك الطاقة منخفضة. لديها اثنين من الرافعات الألياف البصرية، والتي عادة ما تستخدم في أزواج. عندما يتم تنفيذ بناء الشبكة في مركز البيانات ، يمكن تقليل استخدام الألياف البصرية ويمكن خفض تكلفة البناء.
CWDM SFP + وحدة بصرية
هذا النوع من وحدة البصرية يعتمد التكنولوجيا من multixing الانقسام الطول الموجي الخشن، والتي غالبا ما تستخدم مع الألياف وضع واحد، والتي يمكن أن توفر موارد الألياف، هو أكثر مرونة وموثوق بها في الشبكات، وانخفاض استهلاك الطاقة.
DWDM SFP + وحدة بصرية
هذا النوع من وحدة البصرية تعتمد كثافة الطول الموجي شعبة multixing التكنولوجيا، والتي تستخدم في الغالب في نقل البيانات لمسافات طويلة. أقصى مسافة انتقال تصل إلى 80km. لديها خصائص عالية السرعة، وقدرة كبيرة واتساع قوي.
الحل من الجمع بين وحدة البصرية والتبديل
يمكن استخدام أنواع مختلفة من الوحدات البصرية ومفاتيح في مخططات الشبكات المختلفة. وفيما يلي عرض لنظام التطبيق العملي للمزيج من الوحدات البصرية والتبديل من SFP +.
المخطط 1: الاتصال بين 10g SFP + 10G وحدة بصرية والتبديل
إدراج أربعة 10g SFP + وحدات بصرية في 10 جيجابت في الثانية SFP + منفذ واحد التبديل، ثم قم بإدراج 40g qsfp + وحدة بصرية في 40 جيجابتس qsfp + منفذ آخر التبديل، وأخيرا الاتصال مع العبور الألياف فرع في الوسط. هذا الوضع اتصال يدرك أساسا توسيع الشبكة من 10G إلى 40g، والتي يمكن أن تلبي بسرعة وسهولة متطلبات ترقية الشبكة من مركز البيانات.
المخطط 2: الاتصال بين BIDI SFP + 10 جيجابت وحدة بصرية ثنائية الاتجاه أحادية الألياف والتبديل
يتم إدراج وحدات ضوئية بيدي على التوالي في SFP + الموانئ من اثنين من مفاتيح، ومن ثم يتم توصيل وحدات بصرية على اثنين من مفاتيح بواسطة LC الألياف البصرية العبور المقابلة لمنفذ اتصال وحدة بصرية. هذه هي أبسط طريقة وأكثرها فعالية لربط البيانات في مركز الاتصالات.
المخطط 3: الاتصال بين CWDM SFP + 10 جيجابت وحدة بصرية والتبديل
صندوق الجذع، جهاز الإرسال والاستقبال الألياف البصرية وCDM الطول الموجي الخشن شعبة multixer تستخدم لربط CWDM SFP + وحدة بصرية مع التبديل. يتم تحويل منفذ RJ45 على 10g 10 جيجابت إيثرنت التبديل إلى الطول الموجي CWDM المطلوبة من قبل MULTIXER الطول الموجي اقص CWDM.
المخطط 4: الاتصال بين DWDM SFP + 10 جيجابت وحدة بصرية والتبديل
أدخل وحدة DWDM SFP + البصرية في منفذ SMP + الخاص بالتبديل ، ثم قم بتوصيله مع وحدة الموجات متعددة الطول الموجي الكثيف DWDM مع الألياف المدرعة العبور. هذا الوضع اتصال يدرك حماية إشارة بصرية في انتقال لمسافات طويلة، والتي يمكن أن تقلل من فقدان موجة بصرية إلى أقصى حد، ومناسبة لنقل إشارة بصرية لمسافات طويلة.
ملاحظات حول الاتصال بين الوحدة البصرية والتبديل
1. إيلاء الاهتمام إلى ما إذا كان الطول الموجي ومسافة انتقال من الوحدات البصرية المستخدمة من قبل مفاتيح في كلا الطرفين هي نفسها، فضلا عن مشاكل الألياف واحدة، والألياف المزدوجة ووضع واحد وضع متعدد. إذا كان الطرفان غير متساويين، يجب استخدام المحول المطابق;
2. عند استخدام وحدة بصرية، في محاولة لتجنب الكهرباء الساكنة والاصطدام. إذا كان هناك تصادم، فمن غير المستحسن الاستمرار في استخدام وحدة بصرية;
3. إيلاء الاهتمام لإدراج الإيجابية والسلبية من وحدة بصرية، وينبغي أن تواجه حلقة السحب والتسمية صعودا؛
4. عند إدراج وحدة بصرية في التبديل، ودفعها إلى أسفل قدر الإمكان. عموما، سيكون هناك اهتزاز طفيف. بعد إدراج، يمكن سحب وحدة بصرية من بلطف للتحقق ما إذا كان يتم تثبيتها في مكان؛
5. عند تفكيك وحدة بصرية، وينبغي سحب سوار إلى موقف 90 درجة إلى المنفذ البصري، ومن ثم ينبغي سحب وحدة بصرية.
