ما هو العبور الفرعي MTP / MPO-LC؟
العبور الفرعي هو مكون من الألياف الضوئية مع موصل MTP / MPO متعدد النوى في أحد طرفيه وفرع غلاف خارجي مع موصل LC أحادي أو ثنائي النواة في الطرف الآخر. يوفر تحويلًا لموصل MTP / MPO لكابل الجذع أو كابل تمديد الجذع أو وحدة الموصل الفردية / المزدوجة للظهر.
ما هي فوائد استخدام وصلات عبور الفروع MTP / MPO-LC؟
عند تصميم نظام شبكة ، من المهم جدًا التخطيط للكابلات الهيكلية مسبقًا. هدفنا هو تلبية احتياجات الشبكة الحالية والتكيف مع التطورات المستقبلية. تتمتع أنظمة الكابلات الهيكلية بالمرونة للتعامل مع المهام المعتادة المتمثلة في نقل البنية التحتية أو إضافتها أو تغييرها مع تطور الشبكات. يمكن أن يساعدك استخدام وصلات العبور الفرعية MTP / MPO-LC في محولات LAN أو وحدات التخزين عالية الكثافة في تحسين الكابلات الهيكلية.
بعض المزايا الرئيسية لاستخدام مجموعات وصلة المرور الفرعية على وصلات العبور التقليدية:
1. توفر وصلات الفروع طريقة نظيفة وعالية الكثافة لتنفيذ النسخ المتماثل لمنافذ المحول عالي الكثافة ، مما يقلل من مخاطر تلف المنفذ أو حدوث أخطاء في المحول.
2. تشغل وصلات الفروع مساحة أقل في الخزانة وتتمتع بإدارة رأسية أفضل من وصلات العبور التقليدية. الفرع الموجود في أحد طرفي وصلات العبور الفرعية ذات 12 نواة أصغر بكثير من الفرع الموجود في أحد طرفي وصلات العبور ذات الرقم الأساسي المتساوي.
3. تقليل ازدحام كابلات الألياف الضوئية لشبكات LAN والتخزين ؛ يمكن أن يحسن زيادة تدفق هواء التبريد ويجعل الحركة والزيادة والتغيير أسهل.
4. يوفر العبور الفرعي فروع LC التشذير التي يمكن استخدامها بما في ذلك التخصيصات الهندسية لمطابقة منافذ الشبكة الخاصة بالمعدات الإلكترونية لتوفير تكامل سلس بين البنية التحتية للأسلاك والمعدات الإلكترونية.
ما هي التطبيقات النموذجية للقواطع الفرعية MTP / MPO-LC؟
تُستخدم وصلات العبور الفرعية MTP / MPO-LC لتكرار المنفذ لبطاقات لوحة التبديل النصلية لتسهيل توصيل هذه المنافذ بأجهزة أخرى. هناك نوعان من وصلات العبور الفرعية ، وصلات عبور الفروع النمطية ووصلات وصل فرع الجذع ، بناءً على تطبيقات محددة والمكونات التي يتم إدخالها.

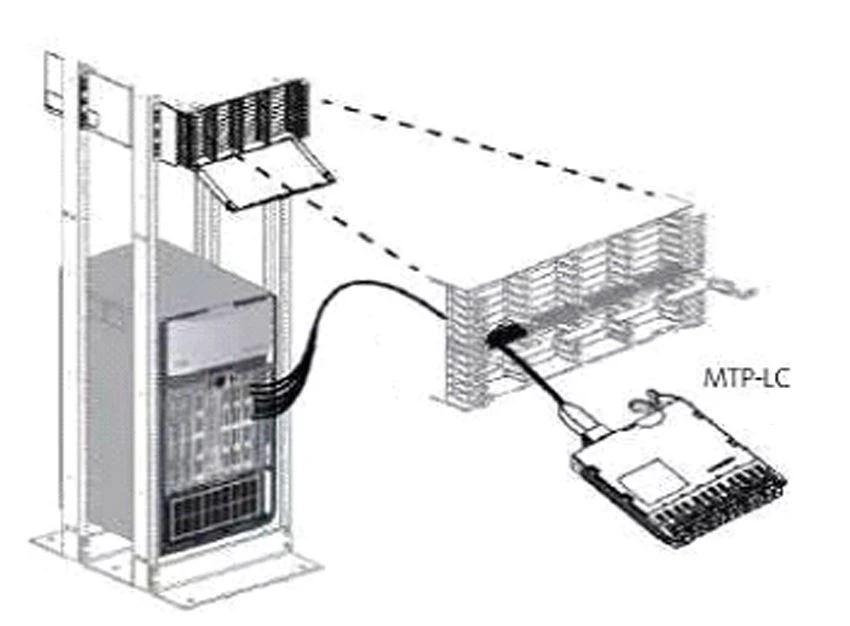

يتصل موصل فرع الوحدة النمطية مباشرة بالجزء الخلفي من وحدة MTP / MPO-LC وينسخ منفذ التبديل إلى إطار التوزيع الموجود في نفس الرف أو الحامل المجاور. عادةً مع هذا التطبيق ، يوجد المفتاح في MDA أو تبديل رأس العمود.

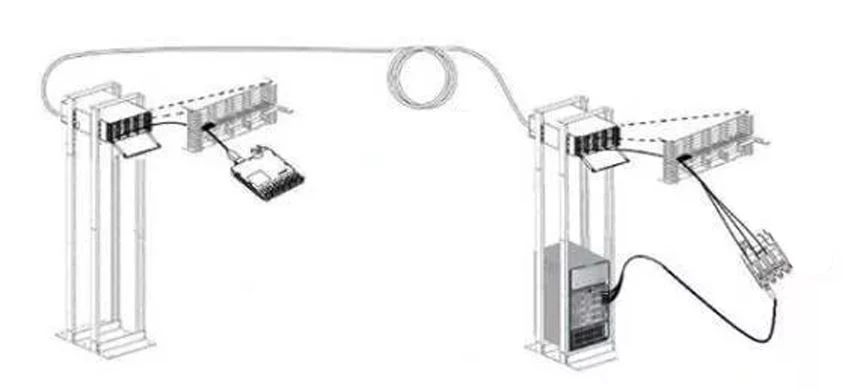

توجد إطارات توزيع تعيين التبديل خارج الموقع الذي يوجد فيه المحول. عادةً ما يكون نشر هذا التطبيق هو منطقة التوزيع الأساسية (MDA) المطلوبة عندما يكون لديك منطقة مبادلة مشتركة ونسخ متماثل للمنافذ.

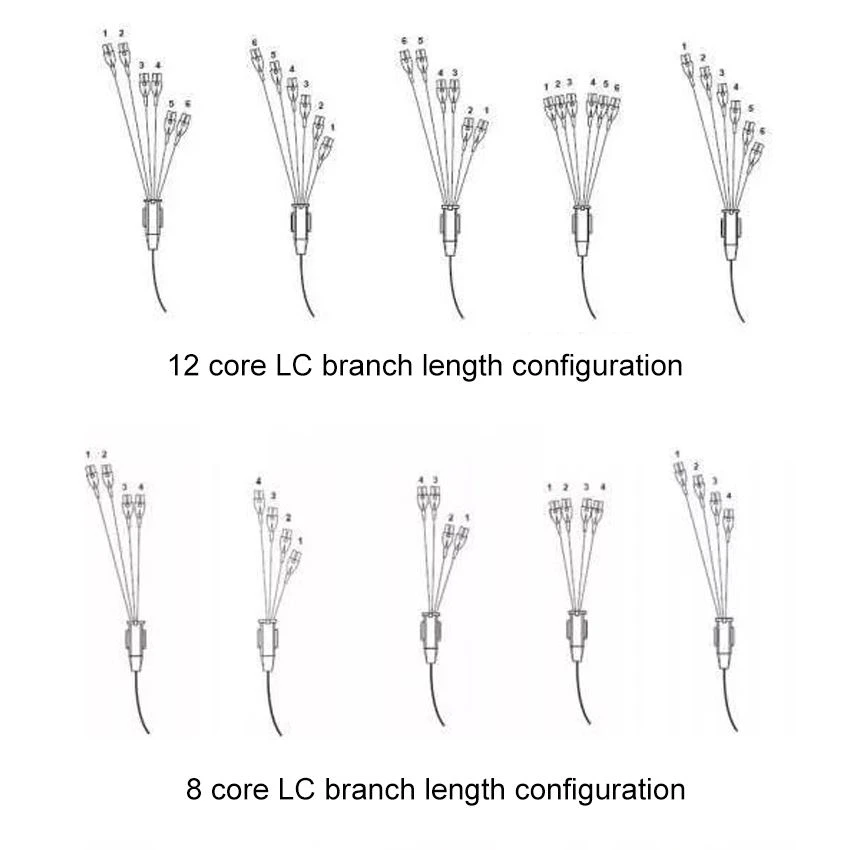

ما أطوال فرع LC التي يجب استخدامها مع وصلات عبور الفروع MTP / MPO-LC؟
سيعتمد طول فرع LC للوصلة الفرعية المثلى على العوامل التالية: نوع الإطار ونوع الشفرة وعدد منافذ النصل وتوجيه المنفذ والتوجيه.

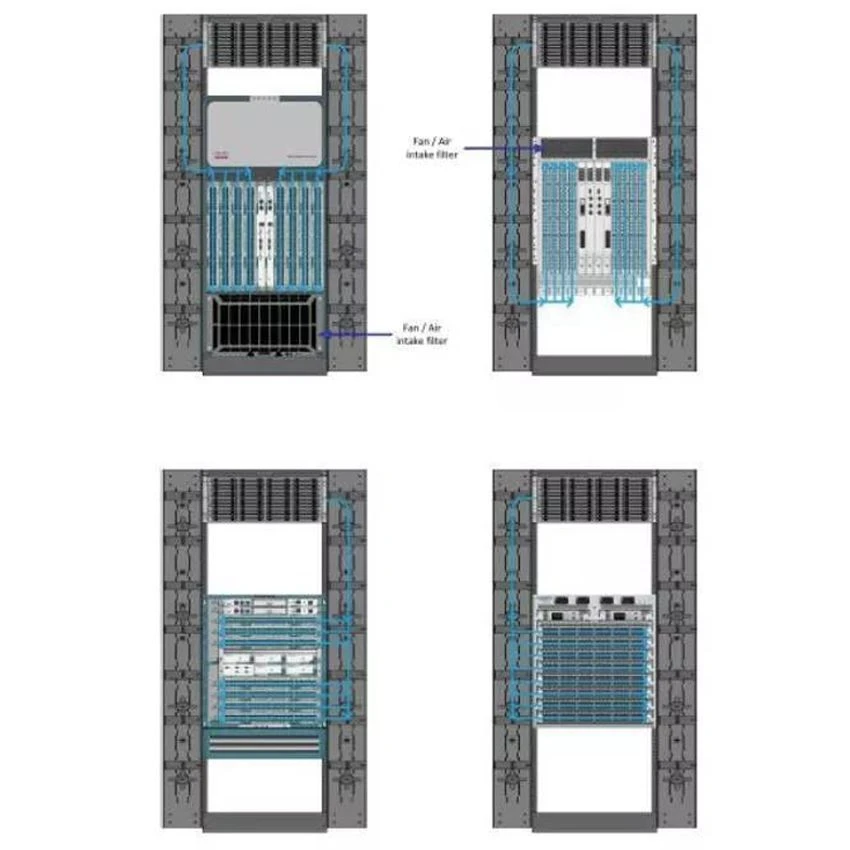

في أي اتجاه يجب أن يتم توجيه وصلة المرور الفرعية MTP / MPO-LC للمحول؟
سيعتمد أفضل اتجاه لتوجيه المفتاح على عاملين ، اتجاه بطاقة الشفرة وموضع المروحة / السحب. على سبيل المثال ، إذا كان المفتاح الخاص بك في الاتجاه الأفقي لبطاقة الشفرة وموضع سحب المروحة / الهواء ، فإنه لا يمنع العبور الفرعي من اليسار أو اليمين. من ناحية أخرى ، إذا كانت المروحة / المدخول على جانب واحد من المفتاح ، فيجب عليك وضع وصلات العبور على الجانب الآخر.
ينطبق هذا أيضًا على الاتجاه الرأسي لمفتاح بطاقة الشفرة.
