نظام DWDM السلبي مقابل نظام DWDM النشط

تعدد الإرسال بتقسيم الطول الموجي الكثيف (DWDM) عبارة عن تقنية تعدد إرسال بتقسيم الطول الموجي (WDM) تعمل على توسيع سعة الإرسال لشبكات الألياف الضوئية الحالية. وفر الكثير من موارد الألياف في تطبيقات الإرسال.هناك نوعان رئيسيان من أنظمة DWDM في الوقت الحاضر: أنظمة DWDM السلبية وأنظمة DWDM النشطة.

نظام DWDM السلبي

لا يتم استخدام المكونات النشطة مثل مضخمات الألياف ومعوضات التشتت في أنظمة DWDM السلبية. ستكون مسافة الإرسال لهذا النظام محدودة بقدرة الإرسال للوحدات الضوئية ، ولكنها تتميز بسعة القناة العالية وتستخدم بشكل أساسي في شبكات المناطق الحضرية وقدرة القناة العالية في خطوط النقل عالية السرعة.

نظام DWDM النشط

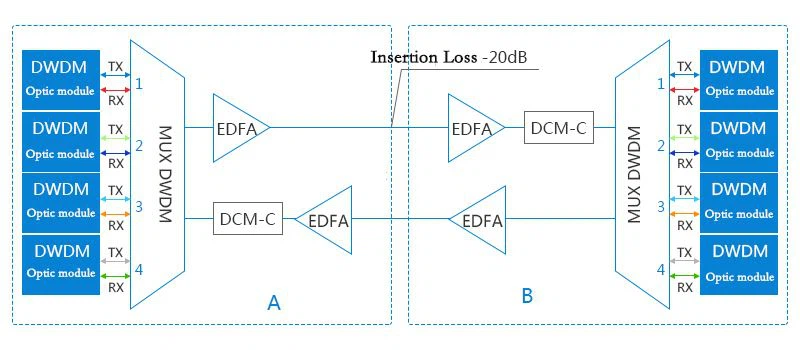

DWDM النشط هو نظام يتضمن أجهزة إرسال واستقبال تقوم بالتحويل البصري والكهربائي البصري (OEO).بالإضافة إلى ذلك ، هناك العديد من مضخمات الألياف المشبعة بالإربيوم (EDFA) في النظام لضمان أن الطرف المستقبل يمكن أن يتلقى إشارات بصرية عالية الجودة ، ولكن عدد مكبرات الألياف المشبعة بالإربيوم (EDFA) سيتأثر بنوع الألياف وعدد قنوات الطول الموجي ومعدل الإرسال ونسبة الإشارة إلى الضوضاء (OSNR) وعوامل أخرى.

لا يرتبط طول الارتباط لنظام DWDM النشط فقط بعدد مضخمات الألياف ونسبة الإشارة إلى الضوضاء (OSNR) ، ولكن أيضًا بتشتت الإشارة الضوئية.لذلك ، عند تصميم نظام DWDM نشط ، ينبغي مراعاة تشتت الإشارة الضوئية. إذا لزم الأمر ، يمكن إضافة معوض التشتت (DCM) إلى نظام DWDM النشط. وتجدر الإشارة إلى أن معوض التشتت (DCM) سيزيد من خسارة الإدراج لوصلة الألياف الضوئية ، وسيؤثر أيضًا على مسافة الإرسال لنظام DWDM النشط.

نظام DWDM السلبي مقابل نظام DWDM النشط

تتمتع أنظمة DWDM السلبية وأنظمة DWDM النشطة بمزاياها وعيوبها ، والتي سيتم تقديمها بالتفصيل في هذا القسم.

إيجابيات وسلبيات أنظمة DWDM السلبية

وفورات في التكاليف: بالمقارنة مع أعمدة DWDM النشطة المجهزة بمضخمات الألياف ومعوضات التشتت ، يمكن لـ DWDM السلبي بناء خطوط نقل عالية السرعة ذات سعة قناة عالية بتكلفة أقل.

سهل الاستخدام: Passive DWDM هو نظام توصيل وتشغيل بسيط ومريح للاستخدام.

ومع ذلك ، فإن أنظمة DWDM السلبية بها أيضًا أوجه قصور في المجالات التالية:

قابلية التوسع: عدد قنوات الطول الموجي في أنظمة DWDM السلبية محدود. إذا كنت ترغب في توسيع الشبكة ، فيجب عليك استخدام أجهزة DWDM أكثر سلبية ، مما سيزيد من صعوبة إدارة النظام.

مزايا وعيوب أنظمة DWDM النشطة

تدعم أنظمة DWDM النشطة عددًا أكبر من قنوات الطول الموجي ، مما يؤدي إلى عرض نطاق ترددي أكبر واستخدام أعلى للألياف.بالإضافة إلى ذلك ، فإن إدارة نظام DWDM النشط أسهل في الإدارة ، ويمكن للمستخدمين ضبط الطول الموجي للقناة عبر الإنترنت دون إغلاق النظام ، كما أن توسيع نظام DWDM النشط أسهل.

بالمقارنة مع أنظمة DWDM السلبية ، فإن أنظمة DWDM النشطة لها مسافات إرسال أطول وتكاليف نشر أعلى.بالإضافة إلى ذلك ، تستخدم أنظمة DWDM النشطة أيضًا مضخمات الألياف الضوئية ومعوضات التشتت ومعدات أخرى ، كما أن نشرها أكثر تعقيدًا من أنظمة DWDM السلبية.

ملاحظات ختامية

تتمتع أنظمة DWDM السلبية وأنظمة DWDM النشطة بمزاياها الخاصة ، ويجب علينا نشر أنظمة DWDM المناسبة وفقًا لمتطلبات التطبيق المحددة.بغض النظر عن أي من الأنظمة المذكورة أعلاه تم نشره ، فإن مُضاعِف إرسال / مزيل تعدد الإرسال DWDM ضروري.
