يمكن أن يصل معدل الإرسال الإجمالي للوحدة الضوئية qsfp28 إلى 103.1gbps. لديها وظيفة من انخفاض استهلاك الطاقة، صغيرة الحجم وسرعة عالية. ويشمل AOC، Sr4، LR4، Er4، cwdm4، PSM4 وغيرها من سلسلة، وذلك باستخدام LC أو منفذ MPO البصرية. وهي تستخدم أساسا في 100g شبكة مركز البيانات الداخلية، اتصال مركز البيانات، وشبكة منطقة العاصمة وتطبيق شبكة لاسلكية 5G.
يوفر Qsfp28 100g أربع قنوات من الإشارات عالية السرعة، ويتراوح نطاق معدل البيانات لكل قناة من 25 جيجابت في الثانية إلى 40 جيجابت في الثانية، ويلبي في النهاية متطلبات 100 جيجابت في الثانية إيثرنت (4 × 25 جيجابت في الثانية) و400 جرام (100 جيجابت في الثانية 4x) معدل بيانات معزز (EDR).
Qsfp28 جهاز الإرسال والاستقبال وعادة ما يكون عدة معايير – 100gbase-sr4100gbase-lr4100gbase-psm4 و 100gbase-cwdm4. Qsfp28-100g-sr4 يعمل على الألياف متعددة المستويات مع مسافة 100m. و100gbase-lr4 qsfp28 يدعم مسافات أطول من 10 كم. بالمقارنة مع CFP، qsfp28 جهاز الإرسال والاستقبال هو أكثر شعبية في السوق 100g بسبب ارتفاع كثافة المكونات في.
ميزات
● يمكن أن تصل إلى معدل الدعم 103.1gbps ~ 112gbps
● كهربائيا الساخنة التوصيل
● التشخيص الرقمي SFF-8636 متوافقة
● RoHS-6 متوافقة وخالية من الرصاص
● دعم أطول مسافة نقل تصل إلى 40km
● دعم 100g إيثرنت وOTN otu4 تطبيقات الشبكة
● وضع واحد ومواصفات متعددة الوضع متاحة
● بنيت في التشخيص الرقمي (DDM)
● متوافقة مع QSFP28 MSA مع موصل LC
● واحد +3.3V امدادات الطاقة
● الحد الأقصى لاستهلاك الطاقة 2.0W
● كل المعادن الإسكان لأداء EMI متفوقة
● درجة حرارة التخزين: - 40 درجة مئوية ~ 85 درجة مئوية
التطبيقات
● مركز البيانات
● قناة الألياف
● مفاتيح إيثرنت وتطبيقات جهاز التوجيه
● توجيه / نظام واجهة الخادم
● التبديل إلى نظام نقل الواجهة
● نظام 5G اللاسلكية
HTF'100G QSFP28 SR4 الجزء الارسال البصري من جهاز الإرسال والاستقبال يتضمن 4 قنوات VCSEL (عمودي تجويف سطح ينبعث منه الليزر) صفيف، ومخزن الإدخال 4 قنوات وسائق الليزر، وشاشات التشخيص، وكتل التحكم والتحيز. للتحكم في الوحدة النمطية، تتضمن واجهة التحكم واجهة تسلسلية سلكية اثنين من إشارات الساعة والبيانات.
الحد الأقصى المطلق للتصنيفات
وتجدر الإشارة إلى أن العملية التي تتجاوز أي تصنيفات قصوى مطلقة فردية قد تتسبب في ضرر دائم لهذه الوحدة.
المعلمه | رمز | دقيقه | ماكس | وحده | تلاحظ |
درجة حرارة التخزين | تيS | -40 | 85 | ياج | |
الطاقة التيار الكهربائي | الخامسCc | -0.3 | 4.0 | الخامس | |
الرطوبة النسبية (عدم التكثيف) | Rh | 5 | 95 | % | |
عتبة الضرر | الد | 5.0 | ديسيبل |
شروط التشغيل الموصى بها ومتطلبات إمدادات الطاقةS
المعلمه | رمز | دقيقه | نموذجيه | ماكس | وحده | تلاحظ |
درجة حرارة حالة التشغيل | تيالمرجع | 0 | 70 | ياج | التجاريه | |
الطاقة التيار الكهربائي | الخامسCc | 3.135 | 3.3 | 3.465 | الخامس | |
معدل البيانات | 100 | غيغابايت / ق | ||||
التحكم في مدخلات الجهد عالية | 2 | Vcc | الخامس | |||
تحكم مدخلات الجهد منخفضة | 0 | 0.8 | الخامس | |||
مسافة الارتباط (SMF) | د | 10 | كم | 9/125um |
كيفية استخدام منفذ qsfp28 لنقل 10g / 25g / 40g؟
من بين وحدات بصرية 100g مع حزم مختلفة، qsfp28 وحدة بصرية أصبحت وحدة التيار مع حجم أصغر، واستهلاك الطاقة ومزايا الأسعار. ولكن هناك بعض الأسئلة في التطبيق العملي، على سبيل المثال، هو Qsfp28 ميناء متوافق مع Qsfp + ميناء؟ هل يمكن استخدام وحدة Qsfp + البصرية على منفذ qsfp28؟ هل من الممكن إدخال وحدة Qsfp28 البصرية في منفذ qsfp + ؟
كيفية تشغيل 40Gbps على منفذ qsfp28؟

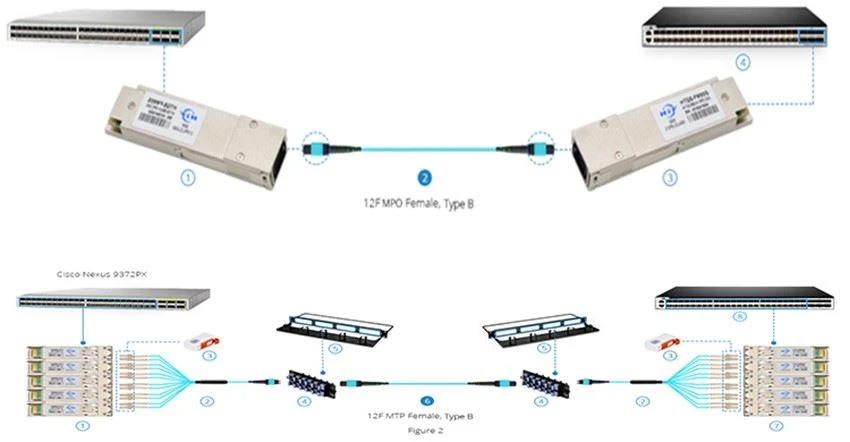

إذا كان الجهاز العميل يستخدم 40g، ينبغي تخفيض معدل منفذ qsfp28 إلى 40g، والسماح 40g qsfp + وحدة بصرية للاتصال.
معدات الأجهزة
40g qsfp + وحدة بصرية مع MTP / MPO واجهة، MTP / MPO 12 الأساسية الألياف البصرية الطائر
40g qsfp + إلى qsfp + DAC كابل عالي السرعة
40g qsfp + إلى qsfp + AOC كابل بصري نشط
لتكوين
البعد العام لل100g qsfp28 وحدة بصرية هي نفسها التي من وحدة Qsfp البصرية، 100g qsfp28 وحدة بصرية يمكن أن تدعم 4 * 25g و 4 * 10g، 40g qsfp + وحدة بصرية يمكن أن تدعم 4 * 10g.
كيفية تشغيل 10Gbps على منفذ qsfp28؟
إذا كان الجهاز العميل يستخدم 10G، سيتم تخفيض سرعة منفذ qsfp28 إلى 40g، وسيتم تقسيمها إلى 4 * 10G الوضع من خلال 40g qsfp + وحدة بصرية.
معدات الأجهزة
40g qsfp + وحدة بصرية مع MTP / MPO واجهة، 10g SFP + وحدة بصرية مع واجهة LC، MTP / mpo-LC الألياف البصرية الطائر
40g qsfp + إلى 4 * 10G SFP + كابل عالي السرعة DAC
40g qsfp + إلى 4 * 10G SFP + AOC كابل بصري نشط
معدات الأجهزة
100g qsfp28 وحدة بصرية مع MTP / MPO واجهة، sfp28 25g وحدة بصرية مع واجهة LC، وTP / mpo-LC فرع الطائر
100g qsfp28 إلى 4 * 25g sfp28 كابل عالي السرعة DAC
100g qsfp28 إلى 4 * 25g sfp28 AOC كابل بصري نشط
بالإضافة إلى إرسال 100g، و100g qsfp28 الميناء على التبديل يمكن أن تعمل في 40g، 4 * 25g و 4 * 10g.
HTF يمكن تخصيصها ويمكن أيضا أن توفر الحلول المناسبة.
إذا كنت بحاجة إلى أي شيء، يمكنك الاتصال HTF زوي.
