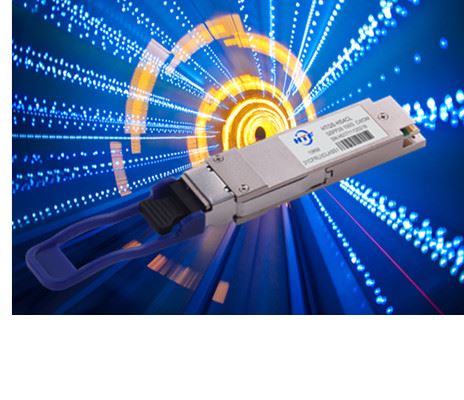

هناك العديد من منتجات QSFP28 في السوق ، بما في ذلك الوحدات البصرية QSFP28 DAC و QSFP28 AOC و QSFP28. لذلك ، توجد مخططات نقل مختلفة لـ 100 شبكة ، ويمكننا الاختيار بمرونة وفقًا لمسافات الإرسال المختلفة.
1.الأسلاك في الرف ، مناسبة لنقل مسافة&لتر ؛ 5 أمتار
2. استخدم اتصال الألياف الضوئية متعدد الأوضاع بين المفاتيح لتحقيق مسافة نقل تصل إلى< ؛ 100 متر
هناك نوعان من المخططات لتحقيق هذا النوع من الإرسال. الأول هو استخدام QSFP28 AOC بطول 3 م ~ 20 م للتوصيل ؛ الخيار الآخر هو استخدام الوحدة البصرية QSFP28 SR4 للتوصيل مع وصلة ألياف بصرية MTP OM3 / OM4 ذات 12 نواة (تدعم مسافة نقل 100 متر.
3. استخدم اتصال الألياف الضوئية متعدد الأوضاع بين المفاتيح لتحقيق مسافة نقل من 100m إلى 2km
بالنسبة للاتصالات المتوسطة والطويلة المسافة ، غالبًا ما تحتاج مشكلات التكلفة إلى أخذها في الاعتبار في عملية التنفيذ. وحدات بصرية PSM4 QSFP28 و CWDM4 / CRL4 QSFP28
الوحدات الضوئية مناسبة للتشغيل في شبكات 100G متوسطة وطويلة المسافة. تتميز الوحدة البصرية CWDM4 / CRL4 QSFP28 بمسافة نقل أطول. عند استخدامها مع الألياف أحادية الوضع ، يمكن أن تصل مسافة النقل إلى 2 كم ، ويتم استخدام الوحدة البصرية PSM4 QSFP28 مع 8 ألياف أحادية الوضع متوازية ، ومسافة النقل حوالي 500 متر ، والتي يمكن أن تلبي أيضًا المطالبة.
4. استخدم الألياف أحادية الوضع لتحقيق مسافة الإرسال: ≤10 كم
بالنسبة للنقل لمسافات طويلة ، تعتبر الوحدة البصرية QSFP28-100G-LR4 مع واجهة LC هي الخيار الأفضل. يتم استخدامه عادةً مع الألياف أحادية الوضع. ومع ذلك ، فإن تكلفة هذا النوع من الوحدات الضوئية مرتفعة نسبيًا ، ويجب أخذها في الاعتبار عند اختيارها.
