توفر أجهزة الإرسال والاستقبال الضوئية على طرفي الكبل البصري النشط وظائف تحويل كهروضوئي ونقل بصري لتحسين سرعة الإرسال ومسافة الإرسال للكابل البصري دون إضعاف التوافق مع الواجهة الكهربائية القياسية.
حسب مادة الكابل يمكن تقسيمها إلى:
كابل عالي السرعة ، بما في ذلك الكابلات النشطة عالية السرعة والكابلات السلبية عالية السرعة
كابل بصري نشط (AOC)

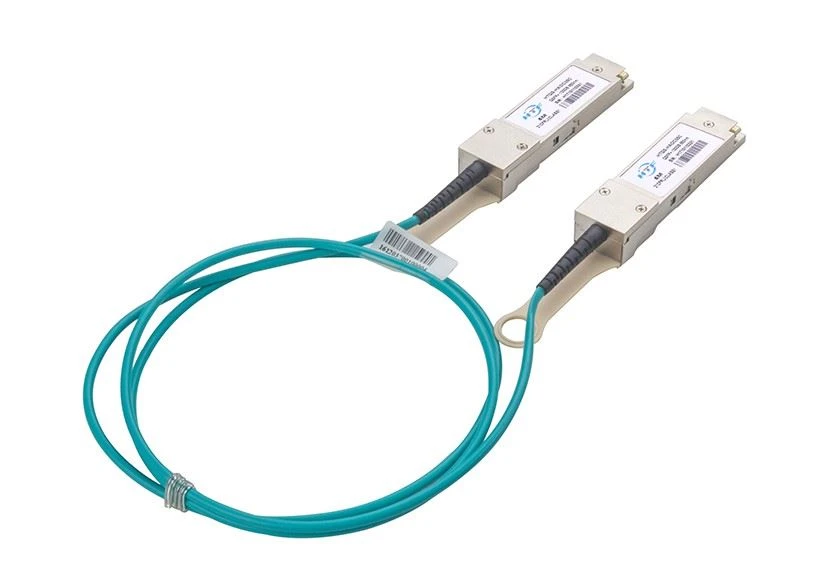

ما هي AOC؟
يتم ترجمة الكبل البصري النشط (AOC) ككابل بصري نشط. الكبل النشط=جهازي إرسال واستقبال بصريين + وصلة كابل. يتكون AOC من أجهزة إلكترونية ضوئية متكاملة ، تُستخدم لمركز البيانات ، والكمبيوتر عالي الأداء ، والذاكرة ذات السعة الكبيرة ، والأجهزة الأخرى للتوصيل البيني عالي السرعة والموثوقية. عادة ما يفي بالواجهة الكهربائية الصناعية القياسية ، ويستخدم مزايا الكابلات الضوئية لنقل البيانات من خلال التحويل الكهربائي البصري الكهربائي الداخلي.

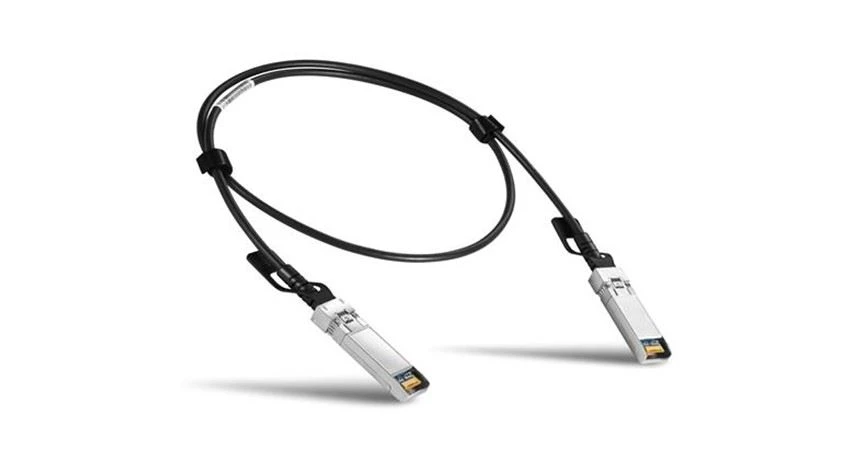

ما هو DAC؟
يتم ترجمة كابل التوصيل المباشر ، المشار إليه باسم DAC ، بشكل عام على أنه كابل عالي السرعة أو كابل توصيل مباشر أو كبل نحاسي مباشر. هذا النوع من الكابلات ليس منفذًا قابلاً للاستبدال ، ولا يمكن فصل رأس الوحدة والكابل النحاسي. يتكون كابل DAC عالي السرعة من موصل مطلي بالفضة وسلك قلب معزول بالرغوة ، والذي يعتمد تدريع زوج من الأسلاك وتدريع كامل.
تطبيق:
يتكون AOC من أجهزة إلكترونية ضوئية متكاملة ، تُستخدم لمركز البيانات ، والكمبيوتر عالي الأداء ، والذاكرة عالية السعة وغيرها من الأجهزة للتوصيل البيني عالي السرعة والموثوقية. عادة ما يفي بالواجهة الكهربائية الصناعية القياسية ، ويستخدم مزايا الكابلات الضوئية لنقل البيانات من خلال التحويل الكهربائي البصري الكهربائي الداخلي.
يستخدم DAC بشكل عام في تبديل غرفة الكمبيوتر في مركز البيانات
يمكن أن تكون DAC نشطة أو سلبية ، بينما تكون AOC نشطة.
في مركز البيانات ، تُستخدم الكابلات النحاسية عمومًا لتوصيل الخوادم وشبكات منطقة التخزين. الأكثر شيوعًا هو الكبل النحاسي المعلق المباشر (DAC) ، ويستخدم الكبل النحاسي السلبي بشكل خاص. نظرًا لسعره المنخفض وسرعة نقله العالية ، فقد أصبح الكبل النحاسي المنفعل الحل الأفضل لتحقيق نقل لمسافات قصيرة.
من سيكون الفائز في مجال البيانات والاتصالات؟
يمتلك كابل الألياف البصرية AOC مسافة إرسال أطول ويقلل من التداخل الكهرومغناطيسي. ومع ذلك ، في مركز البيانات ، غالبًا ما يكون من الحكمة استخدام كبل DAC النحاسي ، لأن DAC يوفر مزايا كبيرة في النفقات الرأسمالية ونفقات التشغيل والأداء والموثوقية.
مزايا DAC ：
1. المسافة: يمكن أن تمتد DAC إلى عدة أمتار ، ويعتمد طولها على سرعة الشبكة ، والتي عادة ما تكون أكثر من كافية للربط البيني داخل مركز البيانات. سواء كانت متصلة بين الخوادم في حامل واحد أو محولات في مجموعة ، توفر DAC هذه الوظيفة: إرسال موثوق وبأسعار معقولة مع أعلى عرض نطاق ترددي متاح.
2. التكلفة: DAC يوفر فوائد وفورات كبيرة. بشكل عام ، تكلفة الكبل النحاسي السلبي أرخص مرتين إلى خمس مرات من نفس طول الكبل البصري. بالإضافة إلى ذلك ، نظرًا لأن DAC لا يستهلك الكهرباء ولأن تصميمه الحراري له متطلبات تبريد منخفضة ، فيمكنه توفير نفقات تشغيل مركز البيانات بشكل كبير. إذا كنت تستخدم النحاس DAC بدلاً من AOC ، فيمكنك توفير مئات الكيلوواط من الكهرباء.
3. الموثوقية والسرعة: إحدى أعظم مزايا DAC هي الموثوقية ، والتي تقاس بمتوسط الوقت بين الفشل (MTBF). يبلغ طول MTBF للكابلات النحاسية المنفعلة حوالي 500 مليون ساعة - وعادة ما يكون ترتيبًا أعلى من معيار الصناعة لكابلات الألياف الضوئية. تقدم DAC فائدة كبيرة لمراكز بيانات المؤسسة ، حيث يكون النقل الموثوق للبيانات أمرًا بالغ الأهمية: تجنب التوقف عن العمل.
4. معدل نقل بيانات أعلى: يمكن للكابل عالي السرعة الحالي أن يدعم معدل نقل البيانات من 4 جيجابت في الثانية إلى 10 جيجابت في الثانية ، وهو أعلى من ذلك الذي يدعمه الكبل النحاسي التقليدي.
5. قابلية التبادل القوية: مع تطور تكنولوجيا النحاس ، يمكن تبديل الكابلات عالية السرعة وجهاز الإرسال والاستقبال من الألياف الضوئية وتبديلها على الساخن.
6. تكلفة منخفضة: الكابلات النحاسية أرخص من الألياف الضوئية ، واستخدام كابل عالي السرعة سيقلل من تكلفة الأسلاك.
7. تبديد جيد للحرارة: كابل عالي السرعة مصنوع من قلب نحاسي ، والذي له تأثير تبديد حرارة جيد.
8. الأداء العالي: إنه مناسب للأسلاك ذات المسافات القصيرة في مركز البيانات ، مع نطاق تطبيق واسع وقدرة مخطط تكامل قوية.
9. توفير الطاقة وحماية البيئة: المادة الداخلية للكابل عالي السرعة هي قلب نحاسي ، وتأثير تبديد الحرارة الطبيعي للكابل النحاسي جيد ، وهو موفر للطاقة وحماية البيئة.
10. انخفاض استهلاك الطاقة: انخفاض استهلاك الطاقة للكابلات عالية السرعة. نظرًا لأن الكبل السلبي لا يحتاج إلى مصدر طاقة ، فإن استهلاك الطاقة يكاد يكون صفرًا ؛ يبلغ استهلاك الطاقة للكابل النشط بشكل عام حوالي 440 ميجا واط.
11. التكلفة المنخفضة: سعر الكابلات النحاسية أقل بكثير من سعر الألياف الضوئية ، لذلك فإن استخدام كابل عالي السرعة يمكن أن يقلل بشكل كبير من تكلفة الأسلاك لمركز البيانات بأكمله.
مساوئ DAC:
1. مسافة نقل قصيرة ، وزن كبير ، حجم كبير ، يصعب إدارتها.
2. من السهل أن تتأثر بالتداخل الكهرومغناطيسي ، مثل الاستجابة السيئة والتدهور.
تصميم AOC خفيف الوزن ، تمامًا مثل DAC ، والذي يستخدم على نطاق واسع في شبكة منطقة التخزين ومركز البيانات واتصال الحوسبة عالي الأداء. تستخدم AOC الإشارات الضوئية ولا يمكنها توصيل التيار ، لذا فهي محصنة ضد التداخل الكهرومغناطيسي.
مزايا كابل الألياف الضوئية النشط AOC:
1. نطاق ترددي أكبر: لا يلزم ترقية المعدات ، وسرعة النقل تصل إلى 40 جيجابت في الثانية.
2. خفيف الوزن: أخف بكثير من الكابلات عالية السرعة.
3. تداخل كهرومغناطيسي منخفض: الألياف الضوئية هي نوع من المواد العازلة ، لذلك ليس من السهل أن تتأثر بالتداخل الكهرومغناطيسي.
4. نصف قطر الانحناء: كابل AOC رقيق جدًا ونصف قطر الانحناء كبير جدًا. إذا لم تكن هناك مساحة كافية للأسلاك في مركز البيانات ، فإن AOC هو الحل الأفضل.
5. تدفق الهواء والتبريد: نظرًا للتصميم الجيد لكابل AOC ، فإن المفتاح سيكون به مساحة تهوية أكبر وسيكون من السهل تبريد النظام.
العيوب: بالمقارنة مع الكابل عالي السرعة ، فإن تكلفة الكابل البصري النشط أعلى.
مقارنة الأداء بين DAC و AOC
يمكن تقسيم الكبل عالي السرعة (DAC) إلى كبل نشط عالي السرعة (ACC) وكابل سلبي عالي السرعة (PCC). الفرق بينهما هو أن الأول يحتوي على شريحة تشغيل أخرى. يتكون DAC من موصل نحاسي مطلي بالفضة وسلك قلب عازل بالرغوة. سيناريوهات التطبيق الرئيسية هي التوصيل البيني في حدود 5 م / 10 م. وحدة" ؛ الوحدة البصرية" ؛ على DAC ليس وحدة بصرية حقيقية. لا يحتوي على مكونات ويمكنه فقط نقل الإشارات الكهربائية. لذلك ، فإن الكبل عالي السرعة أرخص من الأجهزة البصرية العادية الأخرى.
تتكون AOC بشكل أساسي من جهازي إرسال واستقبال بصريين ووصلة كابل بصرية. توفر أجهزة الإرسال والاستقبال في طرفي الكبل البصري وظيفة التحويل الكهروضوئي. مقارنةً بـ DAC ، يتمتع الكبل البصري النشط AOC (الكابلات الضوئية النشطة) بقدرة أقوى على التداخل الكهرومغناطيسي ، وله العديد من المزايا مثل معدل النقل العالي والمسافة الطويلة وتأخير الوقت المنخفض وانخفاض استهلاك الطاقة. في نطاق 300 متر في سيناريوهات المسافات المتوسطة والقصيرة ، يمكن لمستخدمي مركز البيانات تخصيص الطول بحرية وفقًا للوضع الفعلي ، بينما يقتصر DAC على سيناريوهات التطبيق فقط في غضون 10 أمتار.
في سيناريو مركز البيانات ، كيف تختار بين AOC و DAC؟
يشكل الخادم ومفتاح الوصول (TOR) أعلاه الوحدة الأساسية لمركز البيانات. بشكل عام ، المسافة بين مفتاح الوصول وبطاقة شبكة الخادم (NIC) أقل من 5 أمتار. في سيناريو المسافة القصيرة جدًا هذا ، تتمتع DAC بتكلفة أفضل واستهلاك طاقة وأداء تبديد حرارة أفضل من الألياف البصرية AOC النشطة ، لذلك اخترنا DAC باعتباره الأنسب. في السيناريوهات الخاصة ، وفقًا لمتطلبات العملاء ، يمكن اعتماد اتصال مباشر من 100 جرام qsfp28 إلى 4 اتجاهات sfp28 DAC.
عادة ما تكون مسافة النقل من Tor إلى حافة الحافة أقل من 100 متر. في هذه المرحلة ، يزداد تكامل الخط. من السهل على AOC تبسيط إدارة الكابلات بسبب وزنها الخفيف وقطر السلك الصغير. مراكز البيانات صارمة للغاية في متطلبات إرسال الإشارات. AOC أقوى من DAC في سلامة الإشارة وتصميم الاقتران البصري ، مما يضمن بشكل كبير تقليل رمز الخطأ في معالجة الإشارة. بالإضافة إلى ذلك ، نظرًا لأنه تتم معالجة إشارة EMI عالية التردد في الوحدة القابلة للتوصيل ، فإن مناعة EMI للكابل البصري النشط أعلى من تلك الخاصة بـ DAC. ليس هناك شك في أن شركة AOC هي الخيار الأول لسيناريوهات التوصيل البيني للمفاتيح متوسطة وقصيرة المسافة.
وفقًا للمتطلبات المختلفة وسيناريوهات التطبيق ، لدينا أفضل الخيارات المختلفة. في الوقت الحالي ، عندما لا تكون متطلبات مركز البيانات عالية جدًا ، يتم اعتماد مخطط DAC للتوصيل البيني بين الخوادم والمفاتيح في نطاق 5 م / 10 م ، ويتم اعتماد مخطط اتصال AOC بين المحولات.
