يتم عرض سيناريوهات التطبيق النموذجية للواجهة الأمامية 5G في الشكل ، بما في ذلك الاتصال المباشر بالألياف و WDM السلبي وشبكة النقل الضوئية النشطة (OTN) / شبكة حزم التقطيع (SPN).
تستخدم سيناريوهات التوصيل المباشر بالألياف بشكل عام وحدات ضوئية رمادية 25 جيجابت / ثانية ، والتي تدعم نوعين من الألياف المزدوجة والألياف أحادية الاتجاه ثنائية الاتجاه ، بما في ذلك بشكل أساسي مسافتين إرسال 300 م و 10 كم.
تتضمن سيناريوهات WDM السلبية بشكل رئيسي WDM السلبي من نقطة إلى نقطة و WDM-PON ، وما إلى ذلك ، باستخدام زوج أو ليف واحد لتحقيق الاتصال بين وحدات AAU و DUs متعددة ، تتطلب عادةً وحدات ضوئية ملونة 10 جيجابت / ثانية أو 25 جيجابت / ثانية.
في سيناريوهات WDM / OTN النشطة ، تكون وحدات الضوء الرمادي 10Gb / s أو 25Gb / s قصيرة المدى مطلوبة بشكل عام بين AAU / DU إلى WDM / OTN / SPN ، و N × 10/25 / 50Gb / s مطلوبة بين WDM / OTN / SPN معدات. وحدة بصرية ثنائية الاتجاه ثنائية السرعة أو أحادية الألياف ثنائية الاتجاه / 100 جيجابت / ثانية بنفس المعدل.
المتطلبات النموذجية للوحدات البصرية في سيناريوهات تطبيق الواجهة الأمامية 5G هي كما يلي:
(1) تلبية نطاق درجات الحرارة الصناعية ومتطلبات الموثوقية العالية: نظرًا لبيئة التطبيقات الخارجية AAU الكاملة ، تحتاج الوحدة البصرية الأمامية إلى تلبية نطاق درجات الحرارة الصناعية من -40 درجة مئوية إلى + 85 درجة مئوية ، ومتطلبات مقاومة الغبار.
(2) تكلفة منخفضة: من المتوقع أن يتجاوز إجمالي الطلب على الوحدات البصرية 5G 4G. على وجه الخصوص ، قد يكون للوحدات البصرية الأمامية عشرات الملايين من الطلبات. التكلفة المنخفضة هي أحد المطالب الرئيسية للصناعة للوحدات البصرية.
في 5G ، يغطي التوصيل الخلفي طبقة الوصول إلى المترو وطبقة التقارب والطبقة الأساسية. لا تختلف الوحدات البصرية المطلوبة اختلافًا كبيرًا عن تلك المستخدمة في شبكات الإرسال ومراكز البيانات الحالية.
ستستخدم طبقة الوصول بشكل أساسي وحدات 25Gb / s و 50 Gb / s و 100 Gb / s وغيرها من وحدات الإضاءة الرمادية أو الملونة الخفيفة ،
ستستخدم طبقة التقارب وما فوقها في الغالب وحدات الإضاءة الملونة DWDM بسرعة 100 جيجابت / ثانية و 200 جيجابت / ثانية و 400 جيجابت / ثانية وسرعات أخرى.
ما هي معدلات البيانات البصرية التي تستخدمها الوحدة الأساسية بشكل رئيسي في الخطوط الأمامية؟
25 جيجابت / ثانية و 100 جيجابت / ثانية ، وتدعم مسافة إرسال نموذجية تبلغ مئات الأمتار إلى 20 كم. تظهر الحالة التقنية المحددة في الصورة التالية.
* 1: اعتماد درجة صناعية FP أو DFB بسرعة 10 جيجابت / ثانية
* 2: القيم المركزية لأطوال الموجات العاملة CWDM هي 1271 نانومتر و 1291 مم و 1311 نانومتر و 1331 نانومتر على التوالي
* 3: وفقًا لموازنة الوصلة ، يمكن تكوين مكبر الصوت البصري ومعوض التشتت ؛
* 4: يلبي الطول الموجي العامل في DWDM تعريف الطول الموجي ITU-tg694.1
* 5: القيم المركزية لأربعة موجات عمل 4wdm10 هي 1271 مم ، 1291 مم ، 1311 نانومتر و 1331 نانومتر على التوالي
ما هي وحدات البيانات الضوئية التي تستخدم معدلات البيانات بشكل أساسي في التوصيل الخلفي لشبكة 5G؟
تتضمن بشكل أساسي 25 جيجابت / ثانية و 50 جيجابت / ثانية و 100 جيجابت / ثانية و 200 جيجابت / ثانية و 400 جيجابت / ثانية وسرعات أخرى.

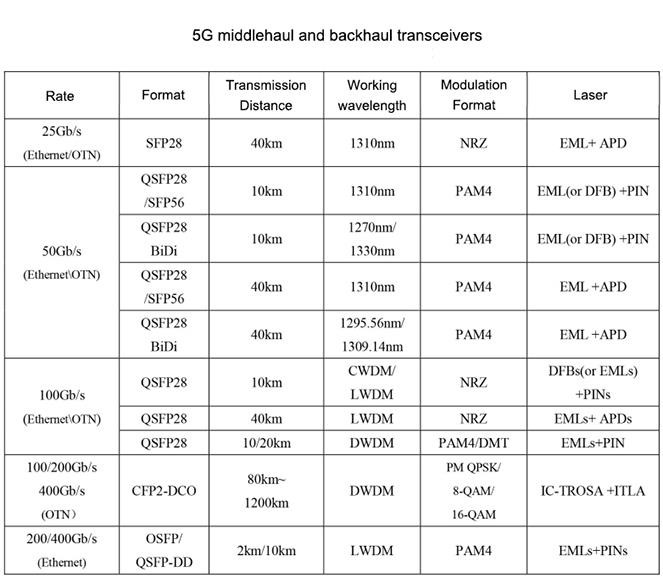

تتراوح مسافات الإرسال النموذجية من عدة كيلومترات إلى مئات الكيلومترات ، وتدعم CPRI ، و eCPRI ، و Ethernet ، و OTN وبروتوكولات الواجهة الأخرى ، بالإضافة إلى NRZ و PAM4 و DMT وتنسيقات التشكيل الأخرى ، وتظهر الحالة التقنية المحددة في الصورة التالية.
