فهم الفرق بين أجهزة الإرسال والاستقبال الألياف البصرية ومفاتيح

ما هو جهاز إرسال واستقبال الألياف البصرية؟

جهاز الإرسال والاستقبال الألياف البصرية هي وحدة تحويل وسائل الإعلام إيثرنت نقل التي تبادل إشارات كهربائية قصيرة المسافة الملتوية الزوج وإشارات بصرية لمسافات طويلة. ويسمى أيضا تحويل الألياف في العديد من الأماكن.

عادة ما يكون ل أجهزة الإرسال والاستقبال البصرية الألياف الخصائص الأساسية التالية:

1. توفير نقل بيانات الكمون منخفضة للغاية.

2. شفافة تماما لبروتوكول الشبكة.

3. يتم استخدام رقاقة ASIC مخصصة لتحقيق البيانات خط سرعة الشحن. تركز ASIC القابلة للبرمجة وظائف متعددة على شريحة واحدة ، ولها مزايا التصميم البسيط والموثوقية العالية واستهلاك الطاقة المنخفض ، والتي يمكن أن تمكن المعدات من الحصول على أداء أعلى وتكلفة أقل.

4. يمكن أن توفر المعدات من نوع الحامل وظائف قابلة للتبديل الساخن لسهولة الصيانة والترقيات دون انقطاع.

5. يمكن أن توفر معدات إدارة الشبكة تشخيص الشبكة، والترقية، وتقرير الحالة، وتقرير الحالة غير طبيعية ووظائف التحكم، ويمكن أن توفر سجل التشغيل الكامل وسجل الإنذار.

6. معظم المعدات تعتمد 1+1 تصميم إمدادات الطاقة، ويدعم الجهد إمدادات الطاقة على نطاق واسع جدا، ويدرك حماية إمدادات الطاقة والتحول التلقائي.

7. يدعم نطاق درجة حرارة التشغيل واسعة جدا.

8. دعم مسافة انتقال كاملة (0 ~ 120km).

مفتاح إيثرنت الألياف البصرية هو عالية الأداء المدارة الطبقة 2 الألياف البصرية إيثرنت مفتاح الوصول.

على السطح، جهاز الإرسال والاستقبال الألياف البصرية يكمل فقط تحويل إشارة بين وسائل الإعلام المختلفة (الألياف البصرية، كابل إيثرنت)، ويدرك اتصال اثنين من مفاتيح أو الآلات الحاسبة في غضون 120km. في الواقع، كما أن لديها وظائف التالية:

(1) تحقيق الترابط بين مفاتيح التبديل.

(2) تحقيق الترابط بين التبديل والكمبيوتر.

(3) تحقيق الترابط بين أجهزة الكمبيوتر.

(4) تتابع الإرسال: عندما تتجاوز مسافة الإرسال الفعلية مسافة الإرسال الاسمية للمرسال، خاصة عندما تتجاوز مسافة الإرسال الفعلية 120 كم، إذا سمحت ظروف الموقع، استخدم جهازي إرسال واستقبال للتتابع من الخلف إلى الخلف أو استخدم المحول البصري البصري للتتابع هو حل فعال جدا من حيث التكلفة.

(5) تحويل أحادي متعدد الأنماط: عندما تكون هناك حاجة إلى اتصال واحد متعدد الألياف بين الشبكات ، يمكن استخدام محول أحادي متعدد الوسائط للاتصال ، مما يحل مشكلة تحويل الألياف أحادية الوسائط.

(6) انتقال الإرسال المتعدد تقسيم الطول الموجي: عندما تكون موارد الكابلات البصرية لمسافات طويلة غير كافية، من أجل زيادة معدل استخدام الكابل البصري وخفض التكلفة، يمكن استخدام جهاز الإرسال والاستقبال ومضاعف تقسيم الطول الموجي معا لنقل قناتي المعلومات على نفس الزوج من الألياف البصرية.

تصنيف أجهزة الإرسال والاستقبال الألياف البصرية

ما هو الفرق بين أجهزة الإرسال والاستقبال الألياف البصرية ومفاتيح؟

جهاز استقبال الألياف البصرية هو جهاز فعال جدا من حيث التكلفة ومرنة. الاستخدام الشائع هو تحويل الإشارة الكهربائية في الزوج الملتوية إلى إشارة بصرية. ويستخدم عادة عندما لا يمكن تغطية كابل Ethernet النحاسي ويجب استخدام الألياف البصرية لتمديد مسافة الإرسال. وفي بيئة الشبكة الفعلية، لعبت أيضا دورا كبيرا في المساعدة على ربط الميل الأخير من الألياف البصرية بشبكة منطقة العاصمة والشبكة الخارجية. المفتاح هو جهاز شبكة يستخدم لإعادة توجيه الإشارات الكهربائية (البصرية). وهو يلعب دورا مركزيا في التواصل المتبادل بين أجهزة الشبكة السلكية (مثل أجهزة الكمبيوتر والطابعات وأجهزة الكمبيوتر، وما إلى ذلك). وعادة ما يتم توصيله بجهاز التوجيه بحيث يمكنك تمرير وصول Cat البصري إلى الشبكة.

1. معدل انتقال --- في الوقت الحاضر، يمكن تقسيم أجهزة الإرسال والاستقبال الألياف البصرية إلى أجهزة الإرسال والاستقبال الألياف البصرية 100M، جيجابت أجهزة الإرسال والاستقبال الألياف البصرية وأجهزة الإرسال والاستقبال الألياف البصرية 10G. ومن بين هذه الحلول، الأكثر شيوعا أجهزة الإرسال والاستقبال 100M وGigabit الألياف البصرية، والتي هي حلول اقتصادية وفعالة في المنزل وشبكات المشاريع الصغيرة والمتوسطة الحجم. تتضمن مفاتيح الشبكة مفاتيح 1G و 10G و 25G و 100G و 400G. مع أخذ شبكات مراكز البيانات الكبيرة كمثال، تستخدم مفاتيح 1G/10G/25G بشكل رئيسي في طبقة الوصول أو كمفاتيح ToR، في حين يتم استخدام مفاتيح 40G/100G/400G في الغالب كمفتاح أساسي أو مفتاح العمود الفقري.

2. صعوبة التثبيت---متحاسوب بصري هو جهاز شبكة بسيط نسبيا مع واجهات أقل من مفاتيح التبديل، لذلك الأسلاك والاتصال بسيطة نسبيا. ويمكن استخدامها وحدها أو تثبيتها على رف. وبما أن جهاز الإرسال والاستقبال من الألياف البصرية هو جهاز توصيل وتشغيل ، فإن خطوات التثبيت الخاصة به بسيطة جدا أيضا. يمكن استخدام مفتاح الشبكة بمفرده في شبكة منزلية أو مكتب صغير، أو يمكن تثبيته على حامل في شبكة مركز بيانات كبيرة. بشكل عام، تحتاج إلى إدراج الوحدة النمطية في المنفذ المقابل، ومن ثم استخدام كبل الشبكة المقابلة أو العبور الألياف الضوئية للاتصال بالكمبيوتر أو معدات الشبكة الأخرى. في بيئة الكابلات عالية الكثافة، يجب استخدام ألواح التصحيح وصناديق الألياف البصرية وأدوات إدارة الكابلات لإدارة الكابلات وتبسيط الأسلاك. بالنسبة لمفاتيح تبديل الشبكة المدارة، يلزم بعض الوظائف المتقدمة، مثل SNMP وVLAN وIGMP ووظائف أخرى.

3. التكوين الوظيفي---الكهربئية إلى البصرية (البصرية إلى الكهرباء) والبصرية إلى البصرية الألياف البصرية أجهزة الإرسال والاستقبال هما نوعان شائعان. الأول يمكن تحويل الإشارات الكهربائية إلى إشارات بصرية لتحقيق اتصال الأجهزة على أساس الكابلات النحاسية لتمديد مسافة الإرسال وهذا الأخير يمكن أن يحقق تحويل واحد متعدد الحداثة، واحد والألياف المزدوجة التحويل، وتحويل الطول الموجي (تحويل أساسا الأطوال الموجية التقليدية من 1310nm و 1550nm إلى أطوال موجية WDM). بالمقارنة مع جهاز الإرسال والاستقبال البصري ، فإن وظيفة المفتاح أكثر تعقيدا ، والتي يتم تحديدها من خلال نظام تشغيل الشبكة. وفقا لطبقة الشبكة، يمكن تقسيمها إلى طبقتين 2 وطبقة 3 ومفاتيح الطبقة 4. عادة، مفتاح الطبقة 2 هو المفتاح الأساسي المستخدم لنقل البيانات وإجراء فحص الأخطاء على كل إطار يتم إرساله وتلقيه. تحتوي مفاتيح الطبقة 3 و 4 على وظائف توجيه يمكنها إرسال حزم البيانات إلى الوجهة بشكل نشط بأفضل طريقة. بالإضافة إلى ذلك ، لديهم أيضا بعض الوظائف المتقدمة ، مثل MLAG و STP و VXLAN ، إلخ.

4. البصرية الألياف التبديل هو شبكة عالية السرعة نقل معدات التتابع، والذي يستخدم كابل الألياف البصرية كوسيلة انتقال مقارنة مع مفاتيح العادية. مزايا انتقال الألياف البصرية هي السرعة السريعة والقدرة القوية المضادة للتدخل.

5. جهاز الإرسال والاستقبال الألياف البصرية هي وحدة تحويل وسائل الإعلام إيثرنت انتقال أن تبادل إشارات قصيرة المسافة الملتوية زوج الكهربائية وإشارات بصرية لمسافات طويلة. ويسمى أيضا تحويل الألياف في العديد من الأماكن.

6. مفتاح الألياف البصرية هو اتصال قناة الألياف مع ارتفاع معدل انتقال وشبكة الخادم، 8 منفذ الألياف الضوئية التبديل أو المكونات الداخلية لشبكة سان. وبهذه الطريقة، فإن شبكة التخزين بأكملها لديها عرض نطاق ترددي واسع جدا وتوفر ضمانا لتخزين البيانات عالية الأداء. .

7. جهاز الإرسال والاستقبال الألياف البصرية يوفر نقل البيانات الكمون منخفضة للغاية وشفافة تماما لبروتوكول الشبكة. يتم استخدام رقاقة ASIC مخصصة لتحقيق إعادة توجيه خط البيانات بسرعة. تركز ASIC القابلة للبرمجة وظائف متعددة على شريحة واحدة ، ولها مزايا التصميم البسيط والموثوقية العالية واستهلاك الطاقة المنخفض ، والتي يمكن أن تمكن المعدات من الحصول على أداء أعلى وتكلفة أقل.

جهاز الإرسال والاستقبال البصري مقابل التبديل: متى تختار أي واحد؟

يمكن استخدام كل من أجهزة الإرسال والاستقبال البصرية ومفاتيح توصيل الكابلات النحاسية وأجهزة الألياف البصرية. لذا، متى تختار أجهزة الإرسال والاستقبال الألياف البصرية أو مفاتيح الشبكة في إيثرنت؟

1. عادة ما تستخدم أجهزة الإرسال والاستقبال الألياف البصرية عندما لا يمكن تغطية كابلات إيثرنت ويجب استخدام البلوزات الألياف لتوسيع مسافة الإرسال ضمن ميزانية محدودة. ويمكن استخدامها لبناء شبكات المناطق المحلية والشبكات بين المدن، مثل شبكات المؤسسات وشبكات الحرم الجامعي الأساسية.

2. يحتوي مفتاح الشبكة على منافذ متعددة للأجهزة المختلفة (مثل أجهزة الكمبيوتر والطابعات) للاتصال في الشبكة المحلية. وبعبارة أخرى، فإن مفتاح الشبكة هو جهاز أكثر مرونة، والتي يمكن إضافتها بسهولة إلى الشبكة لتوسيع سعة الشبكة.

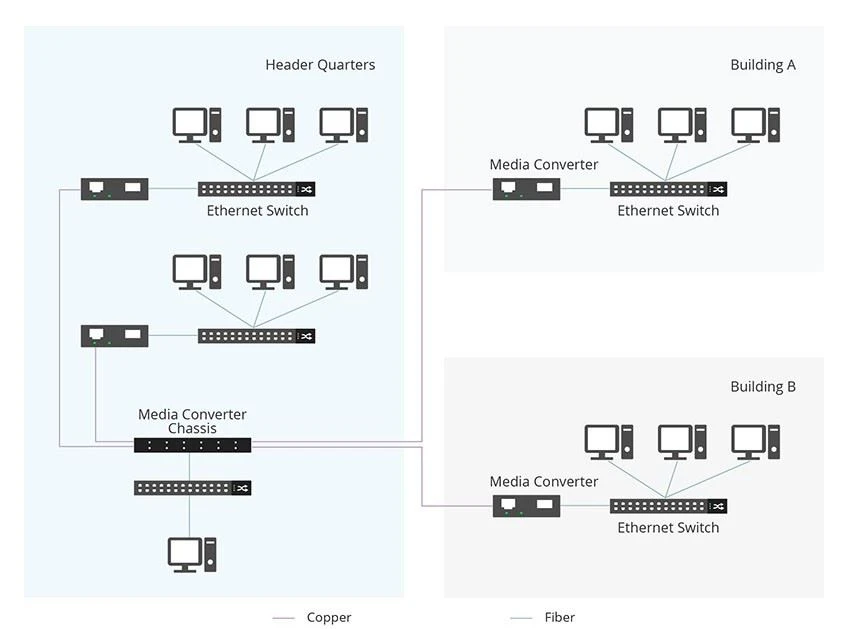

3. يمكن أن تعمل أجهزة الإرسال والاستقبال البصرية ومفاتيح الشبكة أيضا في نفس الشبكة. على سبيل المثال، عندما يكون مفتاح الشبكة يحتوي على منافذ كهربائية فقط، ولكنه يحتاج إلى نقل أكثر من 100 متر، فمن الضروري استخدام أجهزة الإرسال والاستقبال البصرية لنقل الإشارات الكهربائية إلى الإشارات البصرية لتمديد مسافة الإرسال. يظهر الشكل التالي تطبيق أجهزة الإرسال والاستقبال الألياف البصرية ومفاتيح الشبكة في شبكة العمود الفقري الحرم الجامعي.
