ما هي ميزانية وصلة الألياف؟

ما هي ميزانية وصلة الألياف؟

ميزانية ارتباط الألياف هي أقصى خسارة للإشارة مسموح بها في الشبكة والتطبيق. يتم حساب هذه القيمة بناءً على ظروف الشبكة الفعلية والخسارة المحددة بواسطة المعايير الدولية. يشتمل رابط الألياف الضوئية الكامل على الألياف الضوئية والموصلات ووصلات الانصهار ، لذلك عند حساب أقصى خسارة لوصلة الألياف الضوئية ، يجب أخذ كل هذه العوامل في الاعتبار. يتكون فقدان الطاقة الضوئية في ارتباط اتصال الألياف الضوئية من فقدان الألياف الضوئية نفسها ، والخسارة التي يسببها الموصل والفقد الناجم عن لصق الانصهار. ومع ذلك ، نظرًا لعدم التيقن من طول الألياف الضوئية وعدد التوصيلات وعدد الوصلات ، فإن معيار اختبار ارتباط الألياف الضوئية غير ثابت مثل الزوج الملتوي. لذلك ، يجب حساب معيار الاختبار لكل وصلة ألياف بصرية من خلال الحساب.

ما هي معادلة حساب فقدان الارتباط الليفي؟

من الواضح أن فقدان ارتباط الألياف هو مجموع توهين الألياف وتوهين الموصل وتوهين الوصلة وفقدان هامش النظام:

توهين ارتباط الألياف الضوئية=توهين الألياف الضوئية + توهين الموصل + توهين الوصلة + هامش النظام

توهين الألياف=معامل توهين الألياف (ديسيبل / كم) × طول الألياف (كم) ؛

توهين الموصل=توهين الموصل / قطعة × عدد الموصلات ؛

توهين نقطة اللحام=توهين نقطة اللحام / القطعة × عدد نقاط اللحام ؛

يشتمل هامش النظام على وصلة ألياف بصرية ، وانحناء كابل الألياف الضوئية ، والتوهين البصري غير المتوقع ، وما إلى ذلك. يجب ترك هامش 3 ديسيبل على الأقل.

متوسط ​​التوهين البالغ 1310 نانومتر من الطول الموجي في ظل الظروف العادية:

توهين الألياف الضوئية: 0.35 ديسيبل / كم ؛ الموصل البصري: 0.6dB / قطعة ؛ نقطة اللحام: 0.1 ديسيبل / قطعة.

متوسط ​​توهين الطول الموجي 1550 نانومتر في ظل الظروف العادية:

توهين الألياف الضوئية: 0.2 ديسيبل / كم ؛ الموصل البصري: 0.35 ديسيبل / قطعة ؛ نقطة الانصهار: 0.05 ديسيبل / قطعة.

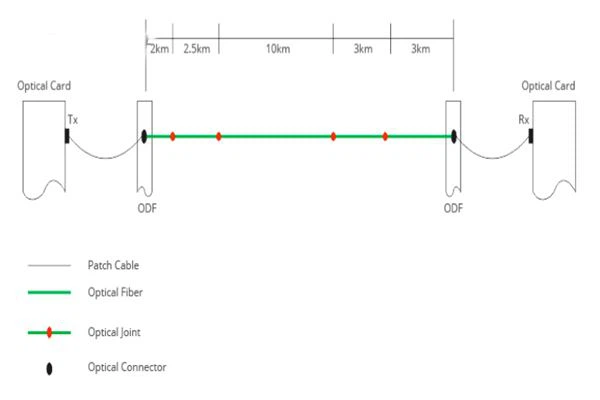

الصورة أدناه هي حالة موقع نموذجية:

وفقًا للصيغة أعلاه ، يمكن حساب النتائج التالية:

لطول موجة 1310 نانومتر:
توهين ارتباط الألياف الضوئية = 20.5Kmx0.35dB / Km+2x0.6dB+4x0.1dB+3dB = 11.78dB ؛

لطول موجي 1550 نانومتر:
توهين ارتباط الألياف الضوئية = 20.5Kmx0.22dB / Km+2x0.35dB+4x0.05dB+3dB = 8.41dB ؛

هل من الضروري شراء وصلة مرجعية خاصة؟

في معايير TIA / EIA568-B.3 و ISO11801 ، يجب أن يكون فقدان اقتران الألياف أقل من 0.75 ديسيبل. يمكن أن يلبي أداء أسلاك ومحولات الألياف الضوئية التي تنتجها معظم الشركات المصنعة هذا المطلب أو يتجاوزه. ومع ذلك ، فإن ما لا يعرفه الكثير من الناس هو أن المعايير المرجعية للكابلات والمحولات لها متطلبات خاصة. في المعيار IEC14763-3 ، عند استخدام وصلة العبور المرجعية والمحول ، يكون فقدان اقتران الألياف متعددة الأوضاع أقل من 0.1 ديسيبل ، والألياف أحادية الوضع أقل من 0.2 ديسيبل. لا تستطيع أسلاك التصحيح التقليدية المصنوعة من الألياف ببساطة تلبية هذا المطلب. لذلك ، من الضروري شراء وصلات مرجعية خاصة للاختبار من الشركات المصنعة ومصنعي معدات الاختبار.
