يجب أن يضمن عدد أدلة الموجة المصفوفة أنه يمكن جمع كل الضوء المنعرج الحادث ، أي أن الفتحة الرقمية للدليل الموجي المصفوف أكبر من أدلة الموجات الموجية للإدخال والإخراج نعم ، بحيث يمكن نقل الضوء من الدليل الموجي للإدخال إلى المخرجات الدليل الموجي بدون تشويه (أو تشويه صغير). الأدلة الموجية المصفوفة المجاورة لها نفس فرق الطول الثابت ، وهي مصممة بشكل عام لتكون عددًا صحيحًا مضاعفًا للطول المادي المقابل لطول الموجة المركزي.
كيف يعمل AWG؟
يتكون محزوز الدليل الموجي المصفوف (AWG) بشكل عام من أدلة موجية للإدخال N ، وأدلة موجية للإخراج N ، ومقرنات نجمية للدليل الموجي للبلاطة 2 N * M ، وشبكة دليل موجي مصفوفة من الألواح M ، حيث يمكن أن تكون M مساوية لـ N أو لا. فرق طول المسار الثابت بين أدلة الموجة المجاورة.
المعلمات الرئيسية ل AWG
1. فقدان الإدراج IL
يتم تعريف خسارة الإدراج لقناة من مرشح AWG على أنها ITU-T المقابلة لمنحنى فقد القدرة البصرية (بما في ذلك منحنيات فقدان القدرة الضوئية القصوى والدنيا) ضمن نطاق درجة حرارة التشغيل المحددة وخصائص الاستقطاب تعتبر الخسارة القصوى القيمة داخل عرض نطاق القناة ، معبراً عنها بالديسيبل.
خسارة إدراج مرشح AWG: القيمة القصوى لخسارة الإدراج في كل قناة من قنوات الفريق العامل المخصص ، معبراً عنها بالديسيبل.
2. عرض النطاق الترددي
عرض النطاق الترددي له -0.5 ديسيبل ، -1 ديسيبل ، -3 ديسيبل ، -20 ديسيبل ، إلخ. عرض النطاق الترددي للقناة هو تقاطع 0.5 ديسيبل ، 1 ديسيبل ، 3 ديسيبل ، 20 ديسيبل وشكل موجة فقد الطاقة الضوئية من قمة الحد الأدنى من فقدان الطاقة الضوئية منحنى القناة لأسفل العرض بين. عند حساب عرض النطاق ، من الضروري مراعاة خصائص الاستقطاب ، واتخاذ أسوأ قيمة في ظل حالات الاستقطاب المختلفة."؛ -X dB"؛ عادة ما يسمى عرض النطاق الترددي"؛ X dB"؛ عرض النطاق.

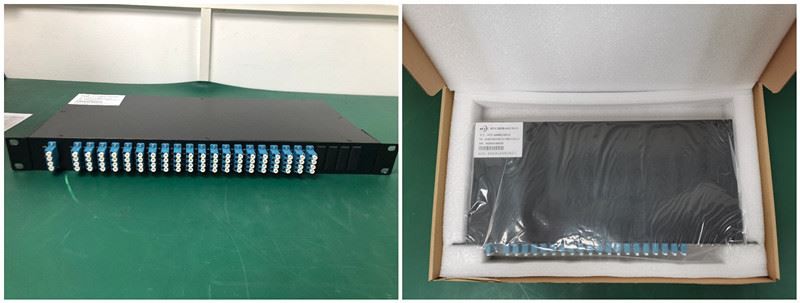

مزايا استخدام معدد تقسيم الطول الموجي AWG
في الوقت الحالي ، يعد استخدام تقنية WDM لتحسين معدل استخدام نوى الألياف وتلبية احتياجات محطات البناء في المناطق التي تندر فيها الألياف الضوئية هو الحل الأفضل المعترف به في الصناعة. لكن تقنيات WDM المختلفة تستجيب أيضًا لمتطلبات الشبكة المختلفة. CWDM منخفض السعر ، صغير في الاستثمار الأولي ، مناسب للاستخدام الأولي ، لكن من الصعب تلبية متطلبات التطوير طويل الأجل وسهولة الصيانة لشبكة 5G الأمامية. يمكن لمعدات DWDM الأكثر تفوقًا مثل AWG أن تلعب دورًا فعالًا في بناء شبكات 5G الأمامية ، مما يقلل من نفايات البناء الزائدة عن الحاجة.
HTF هي مؤسسة عالية التقنية مخصصة لحل WDM والوحدات البصرية وسلك التصحيح MPO / MTP.
من حيث التكنولوجيا ، فهي تواكب اتجاه السوق ، وتسعى جاهدة لإنشاء أفضل منتجات الاتصالات الضوئية من الدرجة الأولى. داخليًا ، نحن نلتزم بشكل صارم بمعايير الجودة الدولية للإدارة ، وتنظيم الإنتاج ، والتركيز على تحسين الوعي بالجودة والجودة الشاملة لجميع الموظفين ، وتحسين كفاءة الإنتاج بشكل فعال وضمان جودة المنتج.
